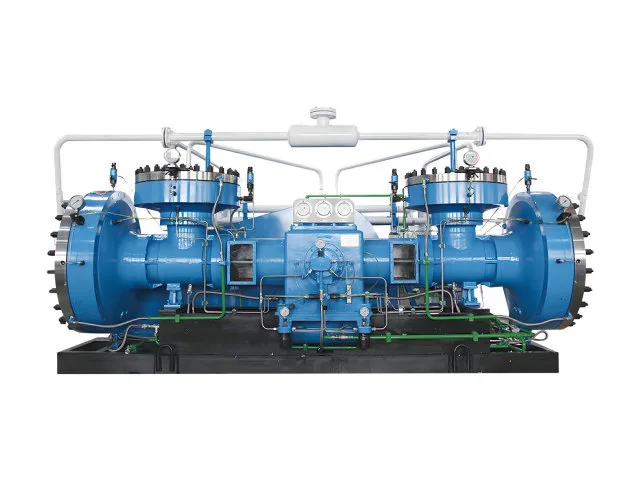

D ダイヤフラムコンプレッサー

Jinding は、中国の D ダイヤフラムコンプレッサーの専門メーカーで、1995 年以来産業用ガス圧縮装置を提供しています。ガス純度と信頼性の高いシールが重要な用途向けに設計された当社の製品は、高純度ガス、不活性ガス、可燃性ガス、有毒ガス、その他の特殊ガスの圧縮、移送、充填に使用されます。

お問い合わせを送信

製品説明

D ダイヤフラムコンプレッサーは、ダイヤフラムを使用して圧縮ガスを潤滑および油圧駆動システムから分離します。プロセスガスは圧縮中に潤滑油と直接接触しないため、汚染を防止し、適切な動作条件下で最大 99.999% のガス純度要件をサポートします。 D シリーズは、その信頼性の高いシールと高い圧縮能力により、従来の潤滑式コンプレッサーでは取り扱いが困難なガスに適しています。

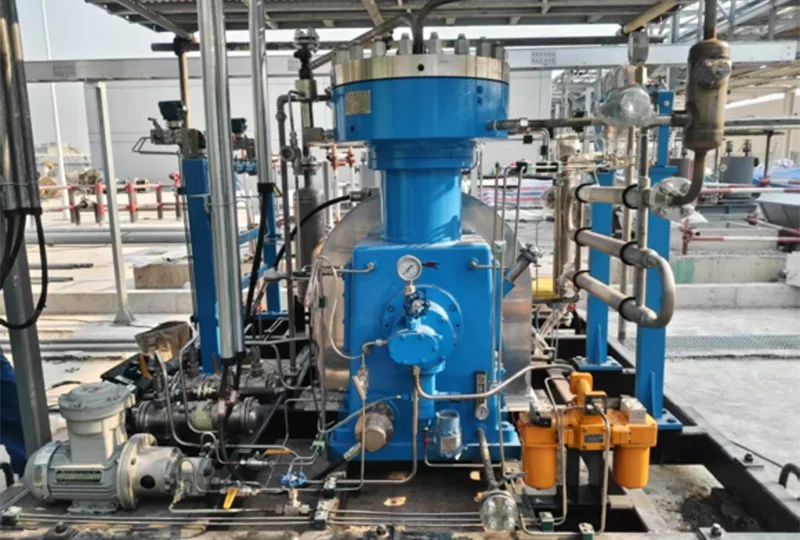

D Diaphragm Compressor

Dダイヤフラムコンプレッサーの仕組み

吸入行程中、ダイヤフラムが外側に移動してガス室の容積が増加し、ガスが入口バルブを通って流入できるようになります。ダイヤフラムが内側に移動すると、チャンバーの容積が減少し、ガスが圧縮されます。ガスが必要な吐出圧力に達すると出口バルブが開き、圧縮ガスが吐出されます。

ダイヤフラムがガス室を油圧駆動セクションから分離しているため、圧縮プロセス全体を通じて圧縮ガスは潤滑油から隔離されたままになります。

技術仕様

モデル	入口圧力 MPa(G)	出口プレッシャー MPa(G)	公称体積測定流量 (Nm3/h)	力 (KW)	スピード (r/分)	寸法長さ幅高さ(mm)
GD-1000/15-220	1.5	22	1000	185	420	680039002300
GD-670/12-220	1.2	22	670	160	420	680039002300
GD-400/3-220	0.3	22	400	185	420	650042002500
GD-2710/9.6-16	0.4	13.5	2710	132	420	500037002500
GD-649/5.5-28	0.55	2.8	649	75	420	450030002000
GD-350/0.5-3	0.2	4.5	200	55	420	450030001800
GD-180/15	大気プレッシャー	1.5	180	45	420	500034502500
GD-667/1.25-6	0.125	0.6	667	75	420	420034002500
GD-120/0.35-10	0.035	1.0	120	37	420	507032102500
GD-313/1-20	0.1	2.0	313	75	423	680032003700
GD-150/1.5-19	0.15	1.9	150	37	420	304027001540
GD-43/0.5-18.5	0.05	1.85	43	18.5	420	310025002200
GD-75/4	大気プレッシャー	0.4	75	18.5	415	304027001470
GD-30/160	大気プレッシャー	16	30	22	410	280014001400
GD-50/9-150	0.9	15	50	15	400	250013001300
GD-10/20	大気プレッシャー	2.0	10	7.5	410	280018001600
GD-50/4-60	0.4	6.0	50	18.5	410	290018001600
GD-25/30-210	3.0	21	25	11	500	200012801500
GD-20/5-150	0.5	15	20	11	500	16009001400

産業用途

D ダイヤフラムコンプレッサーは、産業用ガス、水素エネルギー、石油化学、ファインケミカル、エレクトロニクス、食品および医薬品生産、航空宇宙、原子力関連アプリケーション、科学研究にわたって使用されています。

これらは一般に、オイルフリー圧縮、ガス純度、信頼性の高いシールが重要なガス圧縮、ガス移送、ガス充填業務に選択されます。

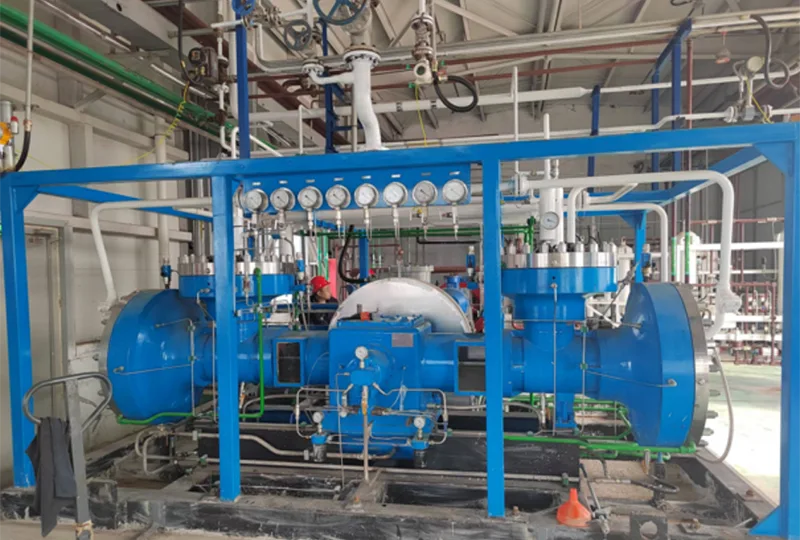

D Diaphragm Compressor

カスタマイズされたコンプレッサーの選択

産業用ガス圧縮の要件はプロジェクトごとに大きく異なります。ガス媒体、圧力比、または純度の要件が変化すると、同じ流量でも異なるコンプレッサー構成が必要になる場合があります。

Jinding は、お客様の用途に基づいて適切な D ダイヤフラムコンプレッサーを選択して設計します。お問い合わせの際は、使用ガス、入口圧力、必要出口圧力、流量をお知らせください。ガスの組成、純度、動作時間、冷却条件、電気要件に関する情報も、当社のエンジニアが適切な構成を推奨するのに役立ちます。

なぜ私たちを選ぶのですか?

1995 年以来、Jinding は産業用コンプレッサーとガス機器の研究、設計、製造に注力してきました。丹東にある当社の生産拠点は、機械加工、組立、溶接、試験、技術サービスを統合し、産業用途向けのダイヤフラムコンプレッサーの製造と供給をサポートしています。

Jinding は、コンプレッサーの選択やエンジニアリングに関するコンサルティングから機器の供給、試運転、メンテナンス、スペアパーツのサポートに至るまで、プロジェクトプロセス全体を通じて技術サポートを提供します。

技術的な解決策をリクエストする

高純度または特殊ガス用途向けの D ダイヤフラムコンプレッサーのサプライヤーをお探しですか?

ガス媒体、入口圧力、出口圧力、必要な流量をお送りください。 Jinding の技術チームは、お客様の動作条件を評価し、プロジェクトに適したコンプレッサー構成を推奨します。
