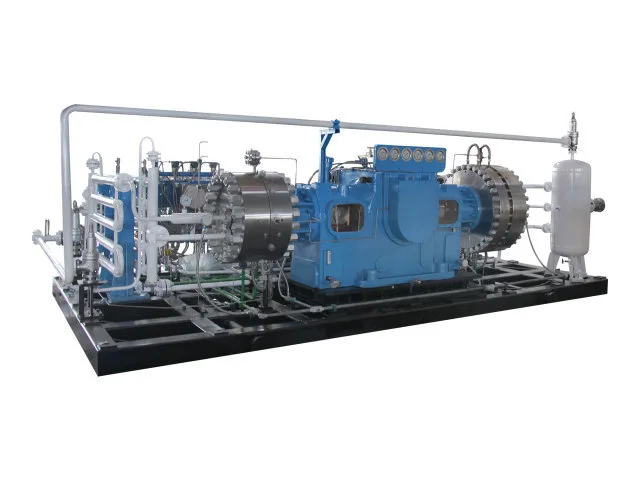

GD6 ダイヤフラム コンプレッサーは、往復機械駆動と油圧ダイヤフラム圧縮を組み合わせて、汚染とシールのより高度な制御が必要なガスを処理します。動作中、ガスはダイヤフラムとシリンダヘッドによって形成された閉じた圧縮室内に残り、駆動オイルはダイヤフラムの反対側に残ります。循環水冷却と 380V の標準動作電圧を備えたコンプレッサーは、吸気圧力と温度、必要な排気圧力、体積流量、ガス組成およびプロジェクト固有の使用要件に応じて選択できます。
電気モーターはトランスミッション システムを介してクランクシャフトを駆動します。回転するクランクシャフトはコネクティングロッドを介して運動を伝達し、オイルシリンダー内のピストンを往復直線運動で動かします。
ピストンが動くと作動油がオイルシリンダー内で移動し、ダイヤフラムを押します。ダイヤフラムは前後に動き、ガスが作動油に接触することなくガス室の容積を変化させます。
ダイヤフラムがシリンダーヘッドから離れると、ガス室内の容積が増加します。圧力差により吸気バルブが開き、圧縮媒体がチャンバーに入ります。
その後、ダイヤフラムがシリンダー ヘッドに向かって移動し、密閉されたガス室の容積が減少します。利用可能な体積が減少すると、ガスの圧力が上昇します。
ガスが必要な吐出圧力に達すると、排気バルブが開き、圧縮ガスがチャンバーから放出されます。その後、このプロセスが継続的に繰り返されます。
作動中、少量の作動油が通常の内部隙間を通ってオイルタンクに戻る場合があります。補正オイルポンプは吸入過程で必要なオイル量を補充します。過剰なオイルは圧力調整システムによって制御され、クランクケースに戻され、ダイヤフラムの動作に必要な油圧条件の維持に役立ちます。
特殊ガスの場合、圧縮中にガスの純度を維持することは、必要な圧力を達成することと同じくらい重要です。 GD6 は、ダイヤフラムを使用してガス室を油圧駆動システムから分離します。
圧縮媒体は密閉されたガス室内に残り、通常の動作中は作動油や潤滑された機械駆動コンポーネントに直接接触しません。この設計は、オイル汚染のリスクを軽減し、高純度ガス、希ガスまたは貴重ガス、および厳格な清浄度要件が要求されるその他の媒体を含むアプリケーションをサポートします。
ダイアフラムとシリンダーヘッドは主圧縮室を形成し、通常の動作中にガス経路と油圧システムの間の分離を維持します。実際の封じ込め性能は、機器の構成、密閉設計、および指定された動作条件によって異なります。
GD6 は往復ダイヤフラム機構を使用して、プロセス媒体を油圧システムから分離しながらガスを圧縮します。特定の用途への適合性は、圧力能力だけではなく、必要な入口と排出の条件によって決まります。
主な選択パラメータには、入口圧力、入口温度、必要な吐出圧力、体積流量が含まれます。ガスの組成と化学的特性も、材料の適合性、シール要件、機器の構成に影響を与えるため、考慮する必要があります。
一般的なアプリケーション媒体には、高純度ガス、不活性ガス、可燃性または爆発性ガス、有毒ガス、腐食性ガス、その他の特殊ガスが含まれますが、これには材料の適合性と承認された動作条件の確認が必要です。

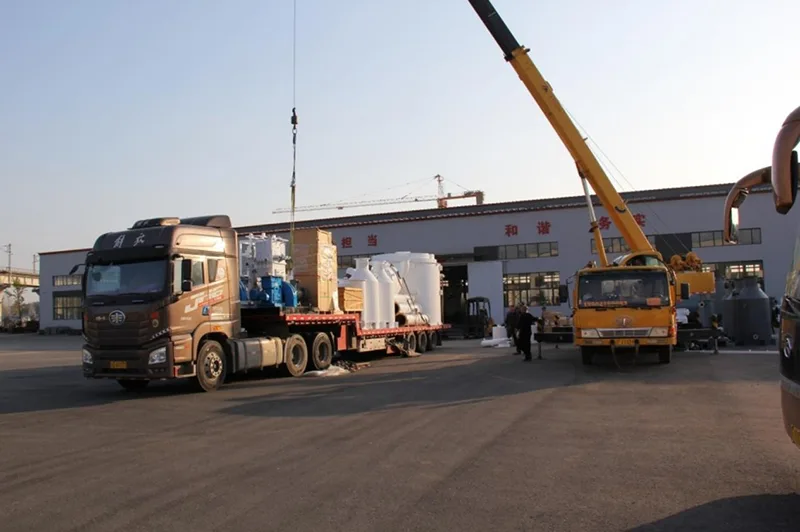

産業用コンプレッサーは、取り扱い中および国際輸送中に適切な保護が必要です。 GD6 ダイアフラム コンプレッサーの最終的な梱包方法は、機器の寸法、重量、輸送方法、目的地の要件に従って調整されます。
出荷前に、コンプレッサーと関連コンポーネントは輸送用に準備され、合意された梱包要件に従って保護されます。国際配送用に適切な輸出梱包を手配できるほか、注文処理中に出荷マークやその他のプロジェクト固有の要件を確認できます。
目的地とプロジェクトのスケジュールに応じて、海上輸送やその他の該当する輸送方法を含む適切な物流手配を通じて機器の輸送を調整できます。
産業用ダイアフラム コンプレッサーの性能は、その設計だけでなく、その背後にある製造能力にも依存します。 Jinding Technology は 1995 年以来、産業用コンプレッサーとアセチレン製造装置に注力し、幅広い産業用途にダイヤフラム コンプレッサー、ピストン コンプレッサー、液体駆動コンプレッサーを提供しています。
同社の製造拠点は、機械加工、組立、溶接、塗装、試験、研究開発、顧客サービスを統合しています。 100 セットを超える機械加工および試験機器が生産および検査プロセスをサポートし、専任の技術担当者が機器の選択とプロジェクトの実施を通じてエンジニアリング サポートを提供します。
