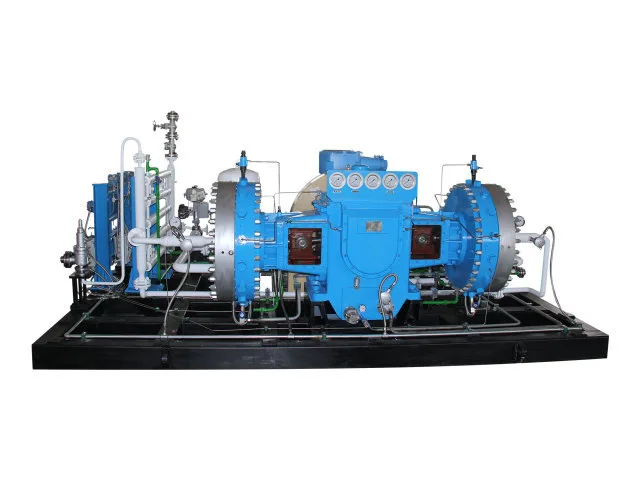

GD4 ダイヤフラムコンプレッサー

ガスが潤滑された機械部品の近くで動作する従来の圧縮システムとは異なり、GD4 ダイヤフラム コンプレッサーは、ダイヤフラムとシリンダー ヘッドによって形成される密閉されたガス室内に圧縮媒体を保持しながら、油圧を使用してダイヤフラムを駆動します。この構造により、GD4 は機器の選択時にガス汚染、漏れ制御、媒体の適合性を考慮する必要がある用途に適しています。 Jinding は、吸気圧力と温度、必要な排気圧力、体積流量、ガス組成、および特定の動作要件に基づいて各コンプレッサーを構成し、産業用ガス圧縮プロジェクトによりアプリケーション指向のソリューションを提供します。

動作原理

GD4 ダイヤフラム コンプレッサーは、モーター駆動の機械式および油圧システムを使用して、ガス圧縮に必要な動きを生成します。

動作中、電気モーターはプーリー システムを介してクランクシャフトを駆動します。クランクシャフトはコネクティングロッドを介して運動を伝達し、オイルシリンダー内のピストンを往復直線運動させます。ピストンが動くと作動油が移動し、圧力がダイヤフラムに伝達されます。

するとダイヤフラムがガス側と作動油側の間で往復運動します。吸入バルブと吐出バルブの作用により、ダイヤフラムの各サイクルでガスの吸入、圧縮、吐出のプロセスが完了します。

吸入行程中、ダイヤフラムの動きによりガス室の容積が増加し、圧縮媒体が吸気バルブを通って流入できるようになります。ダイヤフラムが反対方向に動くと、チャンバー容積が減少し、ガス圧力が上昇します。圧力が必要な排出条件に達すると、排気バルブが開き、圧縮ガスが排出されます。

油圧システムにはオイル補正機能も付いています。通常の運転中、オイルシリンダーから可動部品間の内部隙間を通って少量のオイルがオイルタンクに戻る場合があります。補償オイルポンプは、吸入行程中のダイヤフラムの動作に必要な作動油を補充します。

供給されるオイル量は、通常の内部漏れによる損失量よりも若干多くなります。過剰なオイルは圧力調整システムを通じて戻され、コンプレッサーの動作中に必要な油圧条件を維持するのに役立ちます。

適切な業界と顧客

認証と品質保証

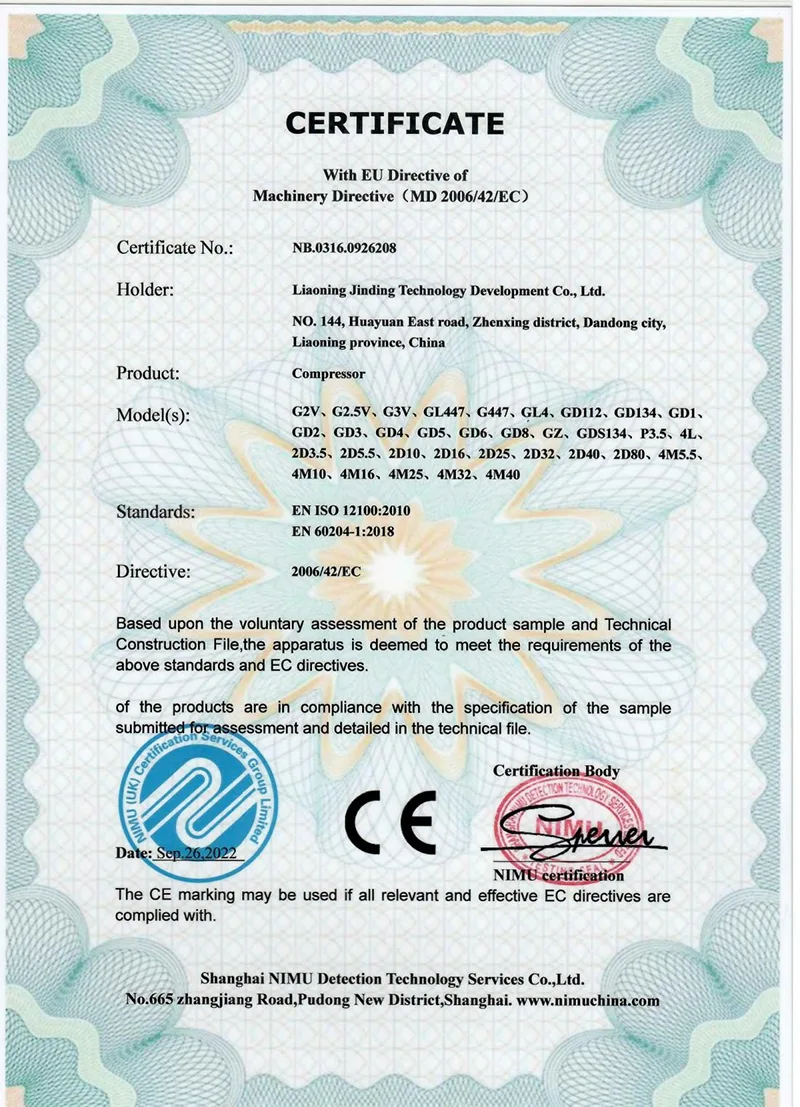

CE認証

GD4 ダイアフラム コンプレッサーは、国際市場向けに該当する製品コンプライアンスに関する考慮事項を備えて提供されます。 CE 認証は、関連する市場アクセス文書を必要とする製品およびプロジェクトに対する金定の資格および認証システムの一部です。

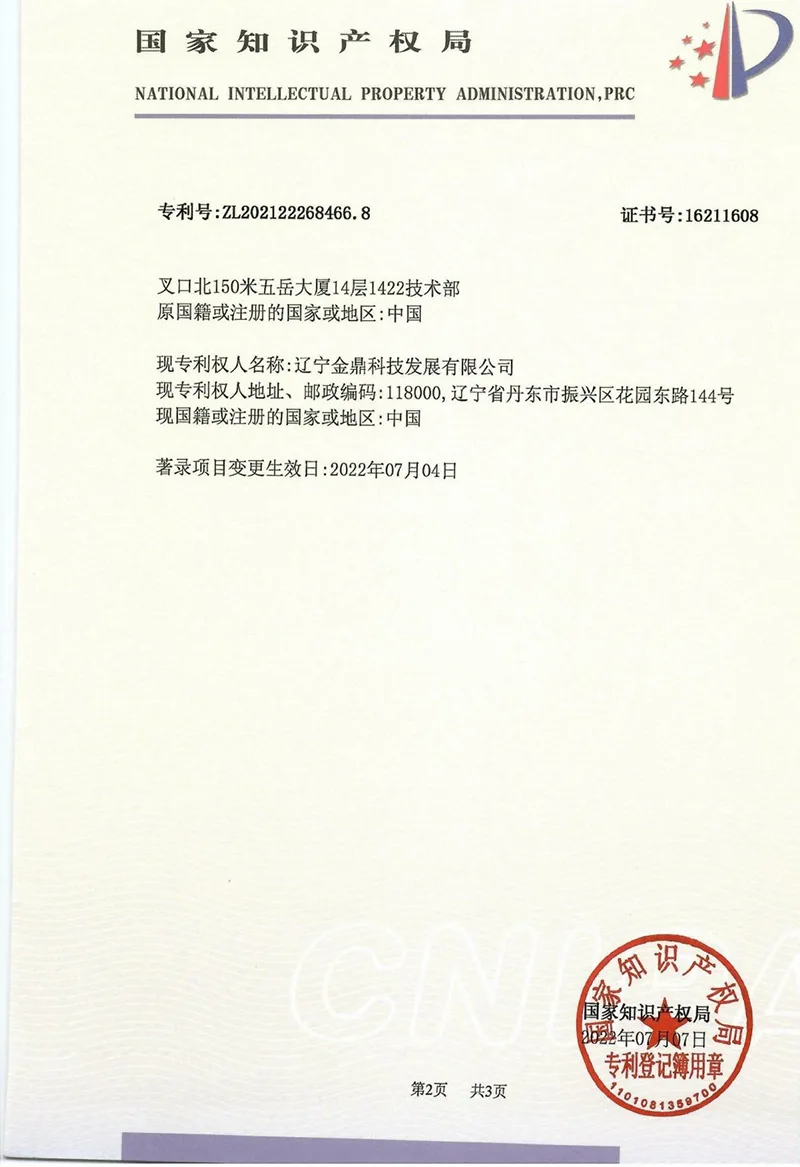

特許技術

Jinding は、特許取得済みの技術成果に裏付けられたコンプレッサーおよび機器技術を開発してきました。継続的な製品開発とエンジニアリングの経験は、さまざまな産業ガス用途向けのダイヤフラム圧縮装置の設計と製造に貢献します。

技術開発は機器の製造およびプロジェクトの要件と統合されているため、標準化された仕様のみに依存するのではなく、実際の動作条件に基づいてコンプレッサーの構成を開発できます。

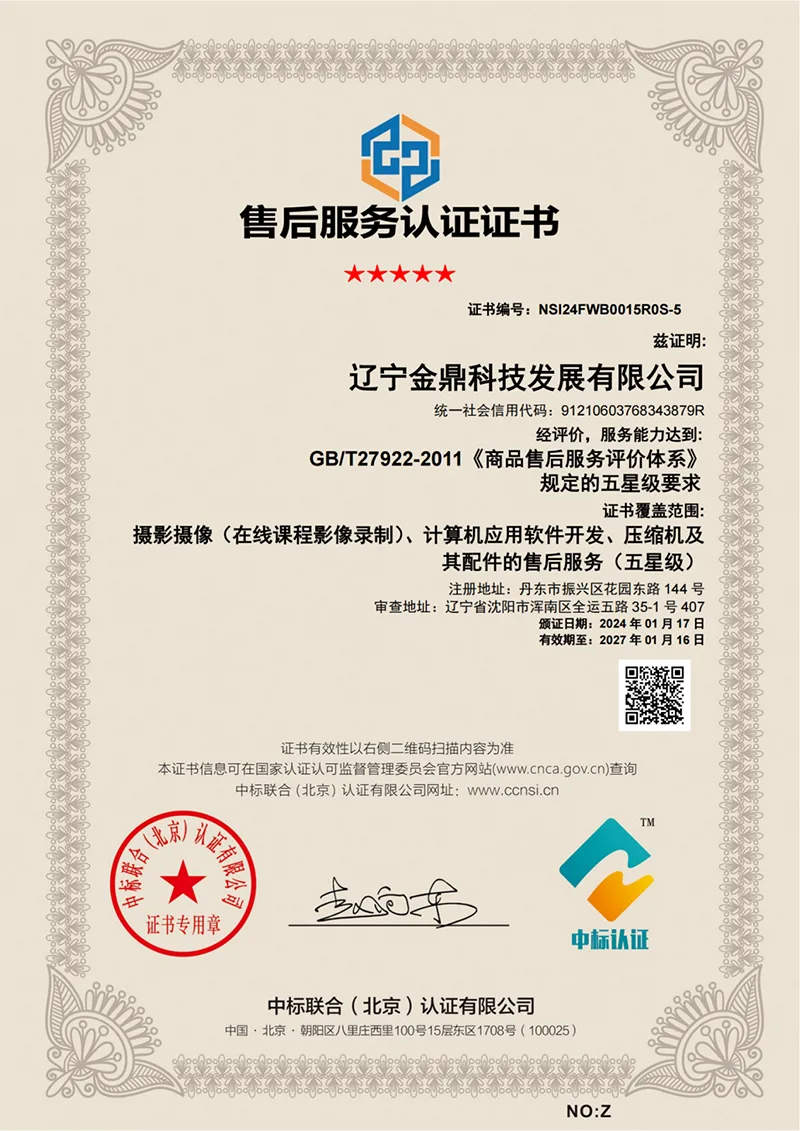

5つ星のアフターサービス認定

Jinding は、産業機器の顧客向けに確立されたサービス システムを反映して、5 つ星のアフターサービス認定を取得しています。

技術サポートには、プロジェクトとサービスの要件に応じて、機器の選択、エンジニアリングコンサルティング、設置および試運転のガイダンス、操作およびメンテナンスのトレーニング、リモートサポート、オンサイト技術サービス、検査、メンテナンス、修理およびスペアパーツのサポートが含まれます。

産業用バイヤーにとって、コンプレッサーの購入は機器そのものだけではありません。設置と運用全体にわたる技術サポートも、長期的なプロジェクトのパフォーマンスに影響を与える可能性があります。 Jinding は、該当する製品および契約条件に従って、機器のライフサイクル全体を通じてサービス サポートを提供します。

よくある質問

GD4 ダイヤフラム コンプレッサーはどのようなガスを圧縮できますか?

GD4 シリーズは、高純度ガス、不活性ガス、可燃性爆発性ガス、有毒ガス、その他の特殊ガス用に構成できます。特定のコンプレッサー構成の適合性は、圧縮媒体の特性と動作条件によって異なります。

圧縮ガスは潤滑油と接触しますか?

圧縮室内のプロセスガスと作動油システムの間には直接接触は発生しません。ダイヤフラムは、圧縮媒体をコンプレッサーのオイル側から分離します。

ダイヤフラムコンプレッサーを選択する前にどのような情報が必要ですか?

お客様は、圧縮媒体、吸入圧力、吸入温度、必要な吐出圧力、必要な体積流量を提供する必要があります。特殊なガスの場合は、ガスの組成および関連する物理的および化学的特性に関する情報も提供する必要があります。

GD4はどのように機能しますか?

モーターはクランクシャフトとピストンシステムを駆動し、オイルシリンダー内に油圧を生成します。油圧によってダイヤフラムが前後に動き、吸入バルブと排気バルブを介してガスの吸入、圧縮、吐出のサイクルが繰り返されます。

GD4シリーズはどのような冷却方式を採用していますか?

この構成の標準的な冷却方式は循環水冷です。最終的な冷却配置は、選択したコンプレッサーとプロジェクトの要件に従って確認する必要があります。

標準使用電圧はどれくらいですか?

指定された動作電圧は 380V です。電気要件は、設置条件が異なるプロジェクトの技術的選択時に確認できます。

GD4 ダイヤフラム コンプレッサーは有毒ガスまたは可燃性ガスに適していますか?

GD4 シリーズは、可燃性、爆発性、有毒、その他の特殊ガス用に構成できます。ただし、意図した用途に合わせてコンプレッサーの構成を評価できるように、機器を選択する前に圧縮媒体とその特性を提供する必要があります。
