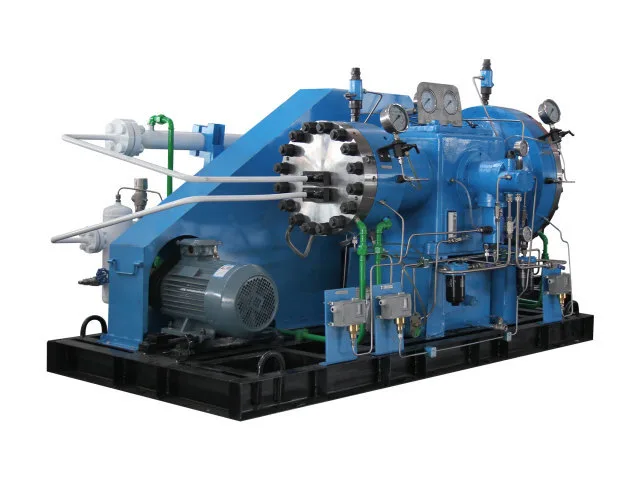

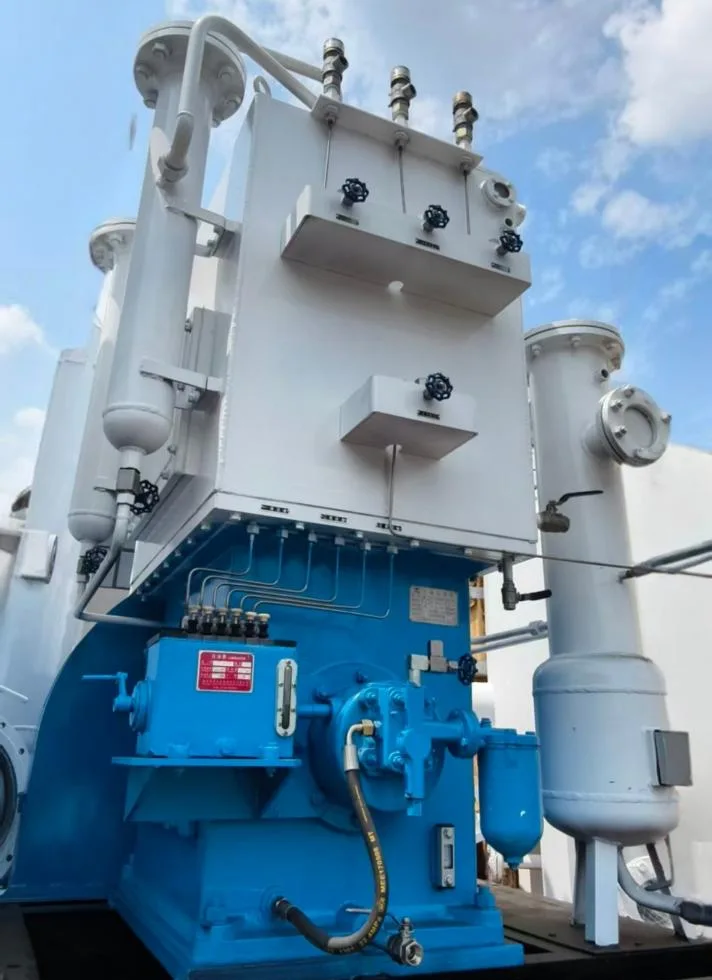

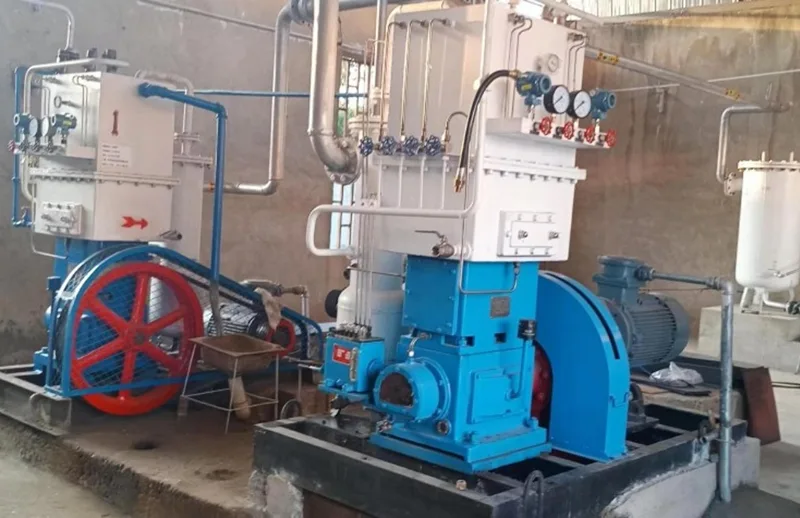

GD2 ダイヤフラムコンプレッサー

Jinding GD2 ダイヤフラム コンプレッサーは、ガスの特性、純度要件、吐出圧力、流量のすべてが機器の選択に影響を与えるガス圧縮用途向けに設計されています。特殊ガスや工業用ガスの場合、適切なコンプレッサー構成を決定する際には、漏れ制御、可燃性、毒性、材料の適合性などの要素を考慮する必要があります。

GD2 シリーズは、プロセスガスを油圧駆動システムから分離するために柔軟な金属ダイヤフラムを使用しています。ダイヤフラムが動くと、圧縮室の容積が変化し、ガスを引き込んで圧縮してから吐出します。この設計により、プロセスガスと潤滑油との直接接触が防止され、コンプレッサーはガス純度の制御と効果的な封じ込めが必要な用途に適しています。

技術仕様

主な利点

1.オイルフリーガス圧縮:

ダイヤフラムコンプレッサーの最も重要な特徴は、プロセスガスと潤滑システムの間の分離です。 GD2 ダイヤフラムコンプレッサーでは、ダイヤフラムによってガス圧縮室が油圧駆動部から隔離されているため、圧縮中にプロセスガスが潤滑油に直接接触しません。

2.高圧能力:

GD2 は、昇圧と高圧ガスの圧縮を必要とするアプリケーション向けに設計されています。選択したモデルと用途に応じて、代表的な構成は最大 15.7 MPa の吐出圧力に達します。

3.信頼性の高いガスシール:

有毒ガス、可燃性ガス、爆発性ガス、または貴重なガスを取り扱う場合、ガス漏れは重要な考慮事項です。ダイヤフラムはプロセスガスと駆動システムの間に密閉された分離を形成し、ガスの封じ込めと漏れ制御が重要な用途に適した圧縮構造を提供します。

4.複数の特殊ガスタイプに適しています:

当社のダイヤフラム コンプレッサーは、幅広い工業用ガスや特殊ガス用に構成できます。材料の選択とコンプレッサーの構成は、純度、毒性、可燃性、爆発性、化学的適合性などのガスの特性に応じて評価できます。

5.柔軟な圧力と流量のマッチング:

産業プロジェクトが異なれば、圧力と容量の異なる組み合わせが必要になります。 GD2 には約 10 ～ 72 Nm3/h の範囲の構成が含まれており、Jinding は不必要に大型のシステムを使用する代わりに、コンプレッサーを実際のガス圧縮負荷により近づけることができます。

製品は誰のために設計されていますか?

GD2 ダイヤフラム コンプレッサーは、制御された圧縮、信頼性の高いガス封じ込め、プロセス ガスと油圧駆動システム間の分離を必要とする産業用ガス用途向けに設計されています。

一般的な用途には、工業用ガスの生産と供給、ガスの充填とボンベの充填、特殊ガスの取り扱い、ガスの純度やシール性能が重要な化学または石油化学プロセスなどが含まれます。

また、定義された圧力、流量、動作パラメータ内でガス圧縮を必要とする研究施設、実験室、機器インテグレータにも適しています。

可燃性、爆発性、有毒ガスを伴う用途の場合は、技術相談時にガスの組成、必要な吐出圧力、流量、動作条件を提供する必要があります。これらの詳細は、Jinding が適切な材料、シーリング配置、コンプレッサー構成を評価するのに役立ちます。

品質保証と製造管理

Jinding Technology は 1995 年に設立され、産業用コンプレッサーとガス機器を専門としています。中国の丹東にある製造拠点では、機械加工、溶接、組み立て、試験、技術サポートを統合しています。

この施設には、100 セットを超える機械加工および試験装置が備えられており、部品の製造、精密加工、コンプレッサーの組み立てをサポートしています。

ダイヤフラム コンプレッサー プロジェクトの場合、エンジニアリング評価ではガス媒体、圧力要件、流量、動作条件を考慮して、生産前に適切な機器構成を決定します。

Jinding の管理システムは、品質、環境保護、労働安全衛生、情報セキュリティをカバーしています。同社は ISO 9001、ISO 14001、ISO 45001、ISO 27001 認証、および CE 認証を取得しています。

ダイヤフラムコンプレッサーの場合、機器の信頼性は最終検査以上のものに依存します。材料の適合性、加工精度、ダイアフラムの組み立て、シール性能、および適切なテストはすべて、特定のガス圧縮用途の製造装置において重要な考慮事項です。

よくある質問

1. GD2 ダイヤフラム コンプレッサーはどのようなガスを圧縮できますか?

高純度ガス、不活性ガス、可燃性爆発性ガス、有毒ガス、その他の特殊ガス用に構成できます。最終的な構成は、実際のガス組成と動作要件に従って決定する必要があります。

2. 最大吐出圧力はどれくらいですか?

代表的な GD2 モデルは、最大 15.7 MPa の吐出圧力を提供できます。利用可能な吐出圧力は、選択したモデル、入口圧力、ガス媒体、必要な流量によって異なります。

3. 使用可能な流量範囲は何ですか?

リストされている GD2 モデルは、10 ～ 72 Nm3/h の範囲の公称体積流量を提供します。プロジェクトで異なる流量が必要な場合、Jinding は動作条件を評価し、適切なコンプレッサー構成を推奨します。

4. 圧縮ガスは潤滑油と接触しますか?

圧縮室内ではプロセスガスと潤滑油との間に直接接触は起こりません。ダイヤフラムは、プロセスガスを油圧駆動および潤滑システムから分離します。

5. シリンダー充填に使用できますか?

はい。ガス媒体と必要な充填圧力に応じて、GD2 はガス昇圧、移送、シリンダー充填用途に使用できます。技術的な選択には、必要な入口圧力、出口圧力、および流量を提供する必要があります。

6. ダイヤフラムコンプレッサーを選択するにはどのような情報が必要ですか?

正確な推奨事項を得るには、圧縮ガス、ガスの組成または純度、入口圧力、必要な出口圧力、および必要な流量を提供してください。運転時間、冷却条件、設置環境、電気要件に関する情報も、適切なコンプレッサー構成を決定するのに役立ちます。
