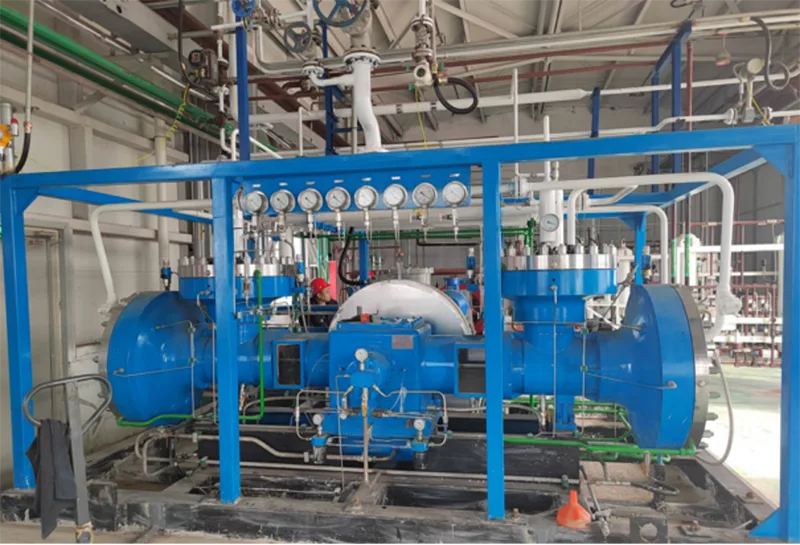

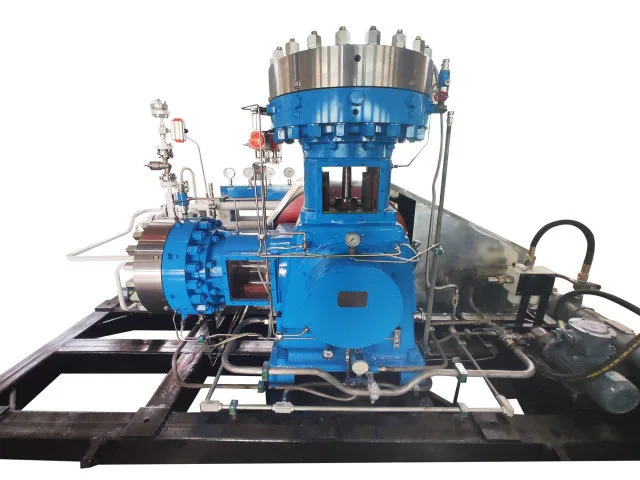

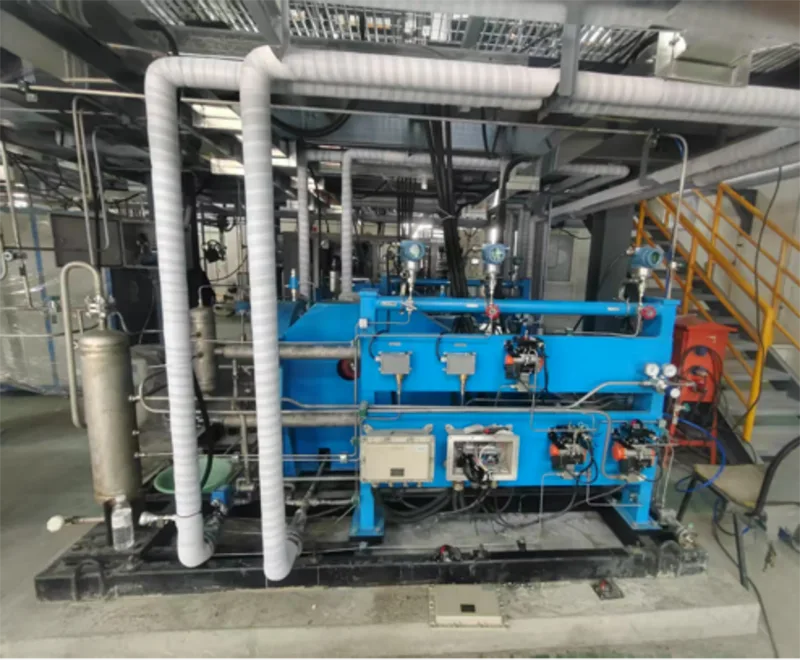

GL4 ダイヤフラムコンプレッサー

GL4 ダイヤフラム コンプレッサーは、L 字型の機械レイアウトとダイヤフラムガス分離技術を組み合わせています。モーター駆動のクランク機構により油圧がダイヤフラムに伝達され、潤滑油と直接接触することなく密閉室内でガスを圧縮できます。従来の往復圧縮構成と比較して、L 字型構成によりパワーバランスが改善され、よりスムーズな動作が実現され、動作の安定性とガスの清浄度が重要な産業用ガスの連続圧縮に適しています。

安定した圧縮を実現するL型構造

GL4 ダイヤフラム コンプレッサーの主な構造上の特徴は、L 字型シリンダーの配置です。この構成は、垂直構造と水平構造の動作特性を組み合わせており、往復動作時の機械的バランスの向上に役立ちます。

産業ユーザーにとって、これはコンプレッサーが圧力と流量の要件以上のものを中心に構築されていることを意味します。ガス圧縮システムとして GL4 シリーズを選択する場合は、安定した動作、バランスのとれた機械的負荷、およびよりスムーズな動作も考慮されます。

2段階圧縮設計

GL4シリーズは2段圧縮構造を採用しています。ガスは、単一の圧縮段階で完全な圧力上昇を完了するのではなく、段階的に圧縮されます。

この構成は、圧力要件とガス特性を一緒に考慮する必要があるアプリケーションをサポートします。最終的な構成は、吸入圧力、吐出圧力、必要な体積流量、ガス媒体、および動作条件に従って選択できます。

GL4 の仕組み

電気モーターはトランスミッション システムを介してクランクシャフトを駆動します。クランクシャフトは、回転運動を作動油シリンダー内のピストンの往復運動に変換します。

ピストンが動くと、作動油がダイヤフラムに圧力を伝え、ダイヤフラムを前後に動かします。ダイアフラムの動きによりガス室の容積が変化します。吸入行程中、ガスは入口バルブを通って流入します。圧縮行程中、チャンバー容積は減少し、ガス圧力は上昇します。必要な圧力に達すると、排出バルブが開き、圧縮ガスがチャンバーから排出されます。

補償オイルシステムにより、動作中に必要な作動油量が維持されます。過剰なオイルは圧力制御システムを通じて調整されて戻され、圧縮サイクル中に必要に応じてダイヤフラムがシリンダー ヘッドに対して動作できるようになります。

オイルフリーガス圧縮室

圧縮ガスはダイアフラムによって作動油から物理的に分離されます。

この分離は、潤滑油による汚染を許容できないガスにダイヤフラム コンプレッサーが使用される主な理由の 1 つです。プロセスガスは密閉された圧縮チャンバー内に残り、潤滑された駆動コンポーネントに直接接触しません。

密閉シリンダー室は、高純度ガス、有毒ガス、可燃性ガス、腐食性ガスなどの特殊媒体を扱う場合に特に重要な、信頼性の高いシール性能もサポートします。

適切な圧縮ガス

GL4 ダイアフラム コンプレッサーは、以下を含むアプリケーション向けに構成できます。

· 高純度ガス

· 不活性ガス

· 引火性および爆発性ガス

· 有毒および有害なガス

· 腐食性ガス

· 希少かつ貴重なガス

· その他の特殊工業用ガス

主な動作構成

産業用ガスシステムへの応用

選定から運用までの技術サポート

金鼎は、コンプレッサーの選択、エンジニアリングコンサルティング、機器の製造、設置および試運転サポート、操作およびメンテナンスのトレーニング、遠隔技術支援、オンサイトサービス、機器のメンテナンス、修理、スペアパーツの供給など、機器供給プロセス全体にわたる技術サポートを提供します。

国際的な産業プロジェクトの場合、技術チームは機器の選択および操作中に顧客とリモートで通信できます。

よくある質問

GL4 ダイヤフラム コンプレッサーと従来のコンプレッサーの主な違いは何ですか?

主な違いは、ダイヤフラムが潤滑された油圧駆動システムから圧縮ガスを分離することです。圧縮中にガスは潤滑油に直接接触しません。

GL4シリーズはなぜL字型構造を採用しているのですか？

L型シリンダー配置は、縦型と横型の圧縮機配置の特性を組み合わせ、パワーバランスと作動のスムーズさを向上させるように設計されています。

GL4 シリーズは可燃性ガスや有毒ガスに適していますか?

可燃性、爆発性、有毒、その他の特殊ガス用に構成できます。実際のコンプレッサーの構成は、特定のガスの特性と動作条件に従って決定する必要があります。

GL4シリーズは水冷を使用していますか?

はい。このシリーズの標準冷却方式は循環水冷です。

Jindingは納品後にテクニカルサポートを提供できますか?

はい。 Jinding は、技術コンサルティング、リモート サポート、メンテナンス支援、トレーニング、必要に応じてオンサイト技術サービス、機器修理、スペアパーツ サポートを提供します。
