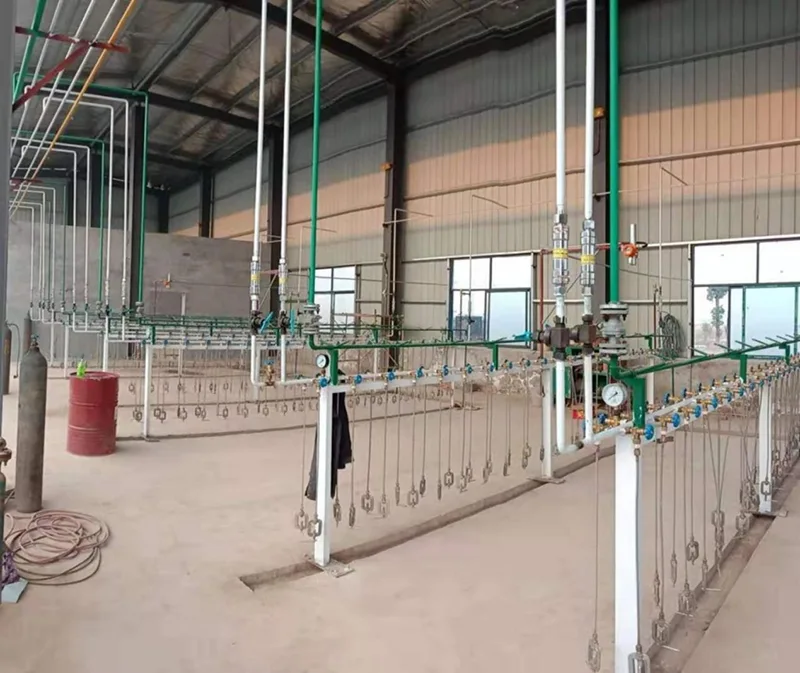

アセチレン充填手配

アセチレン充填装置は単一の機械ではありません。アセチレン源と充填用に準備されたシリンダーを接続するプロセスセクションです。

プラントの構成に応じて、アセチレンは充填セクションに入る前に、まず上流の生成、精製、乾燥、貯蔵、または圧縮装置を通過する場合があります。次に、充填装置がガスを分配および制御し、必要な動作条件下でシリンダーを充填できるようにします。

このシステムには、ガスパイプライン、充填マニホールド、シリンダー接続ポイント、圧力監視機器、制御バルブ、安全装置、および関連する自動化機器が含まれます。機器の選択は、充填ステーションの能力とアセチレン製造プロセス全体の要件によって異なります。

シリンダー充填を独立した操作として扱う代わりに、Jinding は充填セクションをアセチレン製造およびガス処理システム全体の一部として構成できます。

充填装置が日常業務をどのようにサポートするか

組織化されたガスの供給

上流のアセチレン システムからのガスは、必要なパイプライン配置を通じて充填セクションに送られます。マニホールド システムは、ガスを個々の充填位置またはシリンダーのグループに分配します。

これにより、同じ操作領域内で複数の充填ポイントを整理することが容易になります。

制御されたシリンダー充填

圧力制御および監視装置は、システム設計に従って充填プロセスに組み込まれます。オペレーターは充填ラインの動作状態を監視し、確立された充填手順に従って調整を行うことができます。

実際の充填配置は、必要なシリンダー数、充填能力、現場のワークフローに基づいて設計できます。

上流機器との統合

充填セクションは、発電機、精製システム、乾燥機、ガスホルダー、コンプレッサー、安全監視システムなど、アセチレン生産ラインの他の機器に接続できます。

これにより、充填装置を別個の装置として動作させるのではなく、ガスプロセス全体の一部にすることができます。

プロジェクト固有のアセチレン充填システム構成

Jinding は、アセチレン シリンダー充填システムを計画する際に、次の動作要件と現場要件を評価します。

• 必要な充填能力と生産スループット
• シリンダーの数と充填位置
• 利用可能なアセチレン供給能力と上流ガス圧力
• 目標シリンダー充填圧力
• 既存のアセチレン発生装置やガス処理装置との互換性
• コンプレッサー、ドライヤーおよび関連機器の構成
• 設置可能スペースと工場レイアウト
• 必要な自動化、監視、制御機能
• 安全保護と警報の要件

充填エリアの安全と監視

アセチレン充填システムには、その設計と動作条件に適した安全対策を組み込む必要があります。プロジェクトによっては、パイプライン隔離装置、圧力監視、安全弁、フレームアレスター、その他の指定された保護コンポーネントが含まれる場合があります。

必要に応じて、監視および制御機能をプラント PLC システムと調整できます。機器のステータス、動作パラメータ、アラーム信号をプラント全体の監視配置に統合して、動作監視をサポートできます。

最終的な安全設計では、システム容量、機器のレイアウト、動作条件、適用される規格、プロジェクト固有の要件を考慮する必要があります。保護装置と制御ロジックは、エンジニアリング設計の一部として選択および検証する必要があります。

新規設置およびプラントのアップグレードでのアプリケーション

新しいアセチレン充填所

新しい設備の場合は、上流のアセチレン生成装置およびガス処理装置と並行して充填システムを計画できます。生産能力、精製、乾燥、圧縮、保管、シリンダー充填を調整することで、互換性のあるプロセス レイアウトと操作シーケンスを確立することができます。

既存の充填能力の拡大

生産需要が増加すると、既存の施設に充填位置の追加や充填スループットの向上が必要になる場合があります。拡張計画を定義する前に、利用可能なアセチレンの供給、コンプレッサーの能力、パイプラインの配置、および既存の機器の状態を評価する必要があります。

既存充填設備の更新

古い充填設備を更新するプラントの場合、評価は充填パイプライン、制御システム、安全装置、監視機能をカバーすることができます。交換の手配は、既存のプロセスインターフェース、必要な生産能力、稼働施設との統合をサポートする現在の安全要件と照らし合わせてチェックする必要があります。

よくある質問

アセチレン充填装置は単一の装置ですか?

いいえ、一般に、アセチレンの供給とシリンダーの充填を組織化するために使用される機器とプロセスコンポーネントの組み合わせです。実際の構成は、プロジェクトの容量と要件によって異なります。

充填システムを既存のアセチレンプラントに接続できますか?

はい。充填設備は、既存のアセチレン供給、精製、乾燥、貯蔵、圧縮、監視設備と合わせて検討できます。既存のシステムの互換性は、最終構成の前に評価する必要があります。

同時に何本のシリンダーに充填できますか?

充填ポジションの数は固定されていません。必要な生産能力、サイトレイアウト、ガス供給能力、作業手順に応じて決定できます。

充填装置に自動監視を含めることはできますか?

プロジェクトの要件に応じて自動化および監視機能を組み込むことができます。自動化のレベルは、基本的な機器の監視から PLC ベースの制御およびアラーム機能まで多岐にわたります。

どのような安全装置を組み込むことができますか?

特定の安全構成はプロジェクトによって異なります。必要に応じて、圧力監視装置、遮断弁、安全弁、フレームアレスタ、および関連する保護コンポーネントなどの機器を組み込むことができます。

見積もりや機器の選択にはどのような情報を提供する必要がありますか?

適切な充填配置を準備するには、購入者は必要なアセチレン容量、充填位置の数、シリンダー仕様、利用可能なアセチレン供給条件、上流圧力、必要な充填条件、設置スペース、および新しいシステムに接続される既存の機器を提供する必要があります。

金鼎はアセチレン製造プロセス全体に設備を提供できますか?

Jinding は産業用コンプレッサーとアセチレン製造装置を製造しています。プロジェクトの範囲に応じて、機器の選択と技術サポートは、アセチレンの生成、精製、乾燥、圧縮、保管、充填、モニタリング、および関連するエンジニアリング サービスをカバーします。
