D 膜圧縮機

Jinding は、高純度および特殊ガス用途向けのダイヤフラムコンプレッサーソリューションを提供する D メンブレンコンプレッサーのメーカーおよびサプライヤーです。 GD シリーズは、10 ～ 2710 Nm 3 /h のガス流量と最大 22 MPa(G) の吐出圧力をカバーしており、特定のガス、圧力、容量の要件に合わせてさまざまな構成が利用可能です。

お問い合わせを送信

製品説明

高純度ガスまたは特殊ガスを圧縮する場合、ガスの分離は重要な考慮事項です。 D メンブレンコンプレッサーでは、ダイヤフラムがプロセスガスをコンプレッサーの油圧側および潤滑側から分離します。ガス圧縮は、ピストンがガス室に直接接触するのではなく、ダイヤフラムの動きによって行われるため、プロセスガスと潤滑油が直接接触するのを防ぎます。

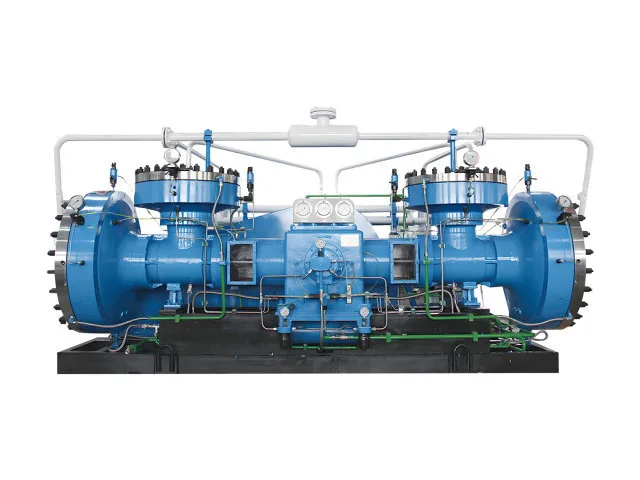

D Membrane Compressor

ガス分離がDタイプの核心

膜コンプレッサーの主な構造上の特徴は、圧縮ガスと油圧駆動システムが分離されていることです。

従来のピストンコンプレッサーでは、ピストンはガスシリンダー内で直接動作します。膜コンプレッサーは異なるアプローチを採用しています。ダイヤフラムはガス室と油圧側の間に障壁を形成します。ダイアフラムは油圧駆動で動き、プロセスガスと潤滑システムが直接接触することなく、圧縮運動をガスに伝えます。

この配置は、圧縮中のガスをオイルまたは油圧システムから分離しておく必要がある場合に特に重要です。

異なる圧力用途に対応する2段階圧縮

D メンブレンコンプレッサーは 2 段階の圧縮配置を使用します。 1 回の圧縮ステップで完全な圧力上昇を適用するのではなく、ガスは 2 つの圧縮ステージを通過します。この構成により、利用可能なモデルは入口圧力、出口圧力、ガス流量のさまざまな組み合わせをカバーできるようになります。

主な技術パラメータ

モデル	入口圧力 MPa(G)	出口プレッシャー MPa(G)	公称体積測定流量 (Nm3/h)	力 (KW)	スピード (r/分)	寸法長さ幅高さ(mm)
GD-1000/15-220	1.5	22	1000	185	420	680039002300
GD-670/12-220	1.2	22	670	160	420	680039002300
GD-400/3-220	0.3	22	400	185	420	650042002500
GD-2710/9.6-16	0.4	13.5	2710	132	420	500037002500
GD-649/5.5-28	0.55	2.8	649	75	420	450030002000
GD-350/0.5-3	0.2	4.5	200	55	420	450030001800
GD-180/15	大気プレッシャー	1.5	180	45	420	500034502500
GD-667/1.25-6	0.125	0.6	667	75	420	420034002500
GD-120/0.35-10	0.035	1.0	120	37	420	507032102500
GD-313/1-20	0.1	2.0	313	75	423	680032003700
GD-150/1.5-19	0.15	1.9	150	37	420	304027001540
GD-43/0.5-18.5	0.05	1.85	43	18.5	420	310025002200
GD-75/4	大気プレッシャー	0.4	75	18.5	415	304027001470
GD-30/160	大気プレッシャー	16	30	22	410	280014001400
GD-50/9-150	0.9	15	50	15	400	250013001300
GD-10/20	大気プレッシャー	2.0	10	7.5	410	280018001600
GD-50/4-60	0.4	6.0	50	18.5	410	290018001600
GD-25/30-210	3.0	21	25	11	500	200012801500
GD-20/5-150	0.5	15	20	11	500	16009001400
