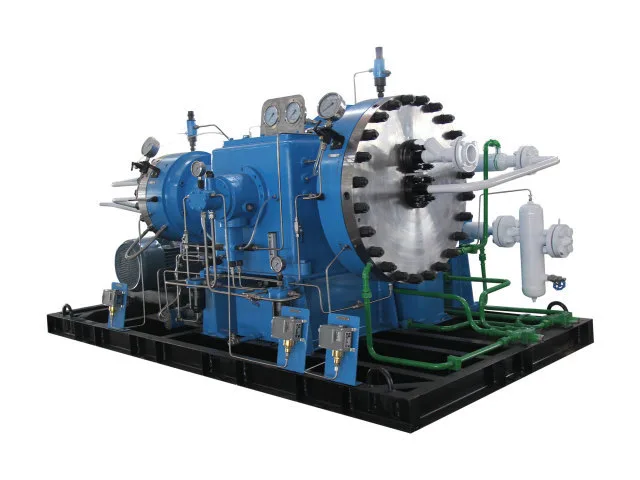

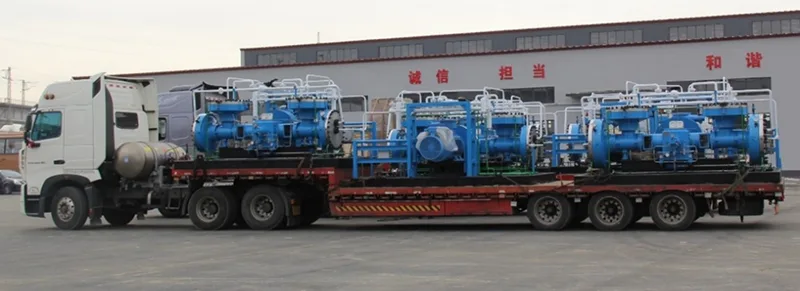

当社の GD3 メンブレン コンプレッサーは、ガス流量と圧力要件がアプリケーションごとに大きく異なる可能性があるプロジェクト向けに開発されました。利用可能な構成は大気圧および加圧吸引条件をカバーし、選択されたモデルは 15 MPa を超え、最大 35.3 MPa の吐出圧力で動作します。 GD3 では、範囲を 1 つの固定圧力クラスに制限するのではなく、実際のプロセス要件に合わせて流量、入口圧力、出口圧力の複数の組み合わせをエンジニアに提供します。案件のお問い合わせの場合、流量だけでなく必要なガス容量や圧力条件から適切な機種を決定することができます。
|
モデル |
圧縮媒体 |
体積流量 |
吸引圧力 |
排気圧力 |
スピード |
全体の寸法 |
重さ |
電動モーター |
|
|
電力(kW) |
電圧(V) |
||||||||
|
GD3-60/11 |
高純度ガス、不活性ガス、引火性・爆発性ガス、有毒ガス、その他特殊ガス |
60 |
1気圧 |
1.1 |
400～430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1気圧 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1気圧 |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0.1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0.1～0.4-5 |
80～100 |
0.01～0.04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0.5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0.5-3.5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1気圧 |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1気圧 |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1気圧 |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1気圧 |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1～160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1気圧 |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1気圧 |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1気圧 |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1～45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1気圧 |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0.2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1気圧 |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0.5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1～25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1～25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0.4～30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40～90 |
0.1～0.4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4～45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8～130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50～150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13～200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12～160 |
120 |
1．2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70～140 |
0.1～0.4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1～4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10～160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||

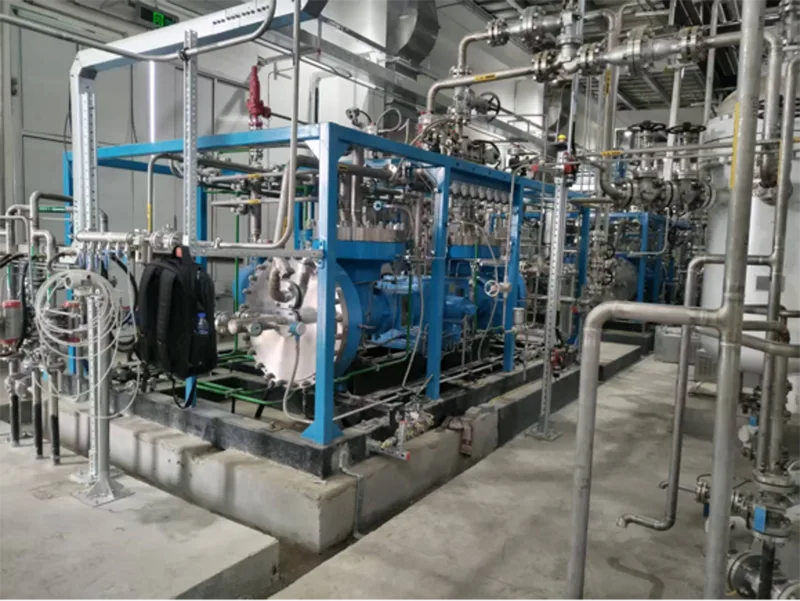

GD3 メンブレン コンプレッサーは、プロセスでさまざまな圧力レベルにわたって制御された圧縮が必要な産業ガス用途に検討できます。
潜在的な応用分野には次のようなものがあります。
モデル範囲が広いため、必要な動作点が利用可能な GD3 構成内に収まる場合、コンプレッサーはガスのブースト、移送、および高圧圧縮の用途に検討できます。
低吸引圧力と高吸引圧力の両方をカバーする構成は、システム間で圧力条件が異なるプロセスガスの用途について評価できます。
付属の GD3-60/11 構成には、不活性ガス、可燃性ガス、爆発性ガス、有毒ガス、その他の特殊ガスとともに、適用可能な媒体として高純度ガスがリストされています。
ガスに特定の純度、安全性、または材料の適合性要件がある場合、最終的なコンプレッサーの構成は、モデル名だけから選択するのではなく、実際のガスの組成と動作条件に照らして検討する必要があります。
プロジェクト固有のダイヤフラム コンプレッサー構成には、調整されたエンジニアリング、製造、および技術サポートが必要です。 Jinding は、機器の選択時にアプリケーション要件を評価し、製造およびテストの段階にそれを実行して、プロジェクトの実施をサポートします。
中国の遼寧省丹東市に拠点を置く金定は、主要生産拠点で機械加工、組立、溶接、塗装、試験、研究開発、顧客サービスを統合しています。この施設には、100 台を超える機械加工および試験機、6,000 平方メートルの機械加工および組立作業場、3,000 平方メートルの溶接および塗装作業場、および 2,600 平方メートルの研究開発および顧客サービス センターが含まれます。
技術サービスには、機器の選択、技術コンサルティング、エンジニアリング設計、製造と供給、設置と試運転、操作とメンテナンスのトレーニング、リモートおよびオンサイトの技術サポート、検査、修理、スペアパーツの供給が含まれます。
GD3 ダイアフラム コンプレッサー プロジェクトの場合、この統合サポートは、初期の技術評価を機器の納入およびその後のサービスに結び付けるのに役立ちます。アプリケーション データは構成の決定に情報を提供することができ、製造、テスト、技術支援は設置と運用を通じて機器をサポートします。
付属の GD3 モデル リストは、20 ～ 500 Nm3/h のガス流量をカバーしています。利用可能な正確な流量は、選択した吸入圧力と排気圧力の組み合わせによって異なります。
いくつかの構成では 15 MPa 以上に達します。例としては、15.7MPaのGD3-20/160、15.7MPaのGD3-30/160、14.7MPaのGD3-55/2～150、19.6MPaのGD3-80/13～200、21.6MPaのGD3-100/9-220などがあります。
はい。 GD3-60/11、GD3-75/5、GD3-100/6、GD3-20/200、GD3-20/160、GD3-30/160、およびその他のいくつかの構成を含む、リストされている複数のモデルは 1 atm の吸引圧力を使用します。
吸引圧力は重要な選択パラメータの 1 つです。この範囲には、大気吸引、0.01 ～ 0.1 MPa などの低正圧、1.2 ～ 2.0 MPa などのより高い吸引圧力、および最大 5.0 MPa の構成が含まれます。したがって、目標の排気圧力と流量とともに必要な吸入条件を設定する必要があります。
付属の GD3-60/11 仕様には、高純度ガス、不活性ガス、可燃性および爆発性ガス、有毒ガス、その他の特殊ガスがリストされています。特定のガスについては、最終的な接液材料、シール、構成をガスの組成と動作条件に照らして確認する必要があります。
付属の GD3 モデルのモーター出力は 15、18.5、22、30、37、45 kW です。実際のモーターの選択は、コンプレッサーの構成と動作点によって異なります。
付属機種データの最高排気圧力はGD3-70/35-360、GD3-120/50-360に35.3MPaとなっております。
必要なガス流量と圧力条件がわかっている場合、Jinding は GD3 範囲を適切なコンプレッサー構成に絞り込むのに役立ちます。
ガス媒体、流量、吸入圧力、排気圧力、および動作要件を金鼎に送信し、技術的な検討、モデルの選択、および見積りを依頼してください。
