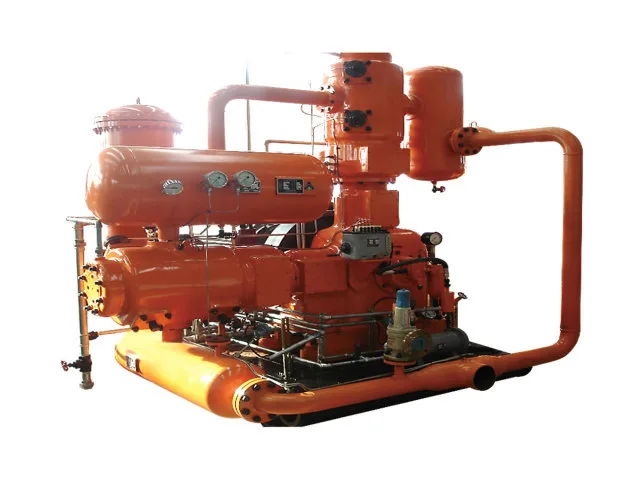

L型ピストンコンプレッサー

L型ピストンコンプレッサーは、石油化学ガスサービス用に開発されたレシプロコンプレッサーです。その機械的配置には、一体型の機械本体、ダクタイル鋳鉄クランクシャフト、およびトランスミッションコンポーネント用の確実な潤滑システムが使用されています。ピストンとクロスヘッドはねじ構造によって接続されています。

このシリーズは、最大 2 段階の圧縮を構成できます。選択したモデルと圧縮されるガスに応じて、シリンダはオイルフリーまたはオイル潤滑の構成で動作できます。

コンプレッサーの中には何が入っているのでしょうか？

一体的なボディ構造

本体はコンプレッサーの構造基盤を形成します。クランクシャフト、コネクティングロッド機構、その他の可動コンポーネントは、統合された機械構造内で動作します。

ダクタイル鋳鉄クランクシャフト

クランクシャフトはダクタイル鋳鉄で製造されており、モーターの回転運動を往復圧縮機構に伝達します。

トランスミッションの潤滑

潤滑システムは、連続往復動作に関与する機械コンポーネントに機能し、コンプレッサーの通常の動作システムの一部を形成します。

ピストンとクロスヘッドの接続

ピストンとクロスヘッドの間にはねじ接続が使用されます。 これは、L 型コンプレッサーの構造で使用される機械的配置の一部であり、往復部品の組み立てをサポートします。

基本設計範囲

L タイプ ピストン コンプレッサーは、次の一般的な設計範囲内で構築されています。

· ストローク: 180–240 mm

· 速度: 420–590 r/min

· 定格ピストンロッド張力: 42–68 kN

· 定格ピストンロッド荷重: 42–68 kN

· 駆動力: 75 ～ 280 kW

· 最大圧縮段階: 2

· 主な応用分野: 石油化学産業

主な技術パラメータ

L型ピストンコンプレッサーはどこに使用されますか?

水素システム

水素圧縮の要件は、流量、システム圧力、下流のプロセス条件によって異なります。コンプレッサーの選択は、実際の水素の動作パラメータに基づいて行う必要があります。

石油化学ガス処理

石油ガス、軽質炭化水素、リッチガス、その他のプロセスガスは、生産、輸送、またはプロセス処理中に圧縮が必要になる場合があります。

窒素圧縮

窒素は、産業プロセス供給およびガス移送用途のために圧縮できます。

エチレンおよびプロピレンシステム

L 型コンプレッサーは、実際のガス組成と動作要件を確認した上で、エチレンまたはプロピレンを含むプロセス用途に検討できます。

産業用ガス設備

利用可能な容量と圧力範囲により、往復コンプレッサー構成を必要とする産業ガスプロジェクトもサポートできます。

金鼎社の製造および技術サポート

金鼎は1995年以来、産業用コンプレッサーとアセチレン製造装置を製造してきました。

同社のコンプレッサー製品範囲には、ダイヤフラム コンプレッサー、ピストン コンプレッサー、液体駆動コンプレッサーが含まれます。同社の生産施設には、機械加工、組み立て、溶接、塗装、試験、技術開発が含まれます。

L タイプ ピストン コンプレッサーのプロジェクトについては、金鼎は機器の選択、技術コミュニケーション、製造、フォローアップ サービスをカバーするサポートを提供できます。

よくある質問

L型ピストンコンプレッサーで圧縮できるガスは何ですか?

このシリーズは、水素、窒素、石油ガス、軽質炭化水素ガス、エチレン、プロピレン、リッチガス、分析ガスなどのガスを対象としています。最終的な選択は、実際のガス組成とプロセス要件に従って確認する必要があります。

リストされているモデルの最大容量はどれくらいですか?

提供されているモデル リストの最大公称体積流量は 135 Nm3/min です。

全機種オイルフリーですか？

いいえ。掲載されているモデルのほとんどはオイルフリーシリンダ潤滑を使用していますが、4L-65/-0.4-0.7 モデルはオイル潤滑で掲載されています。

コンプレッサーは大気圧のガスを使用できますか?

はい。リストされているいくつかのモデルでは、入口条件として大気圧が使用されます。

低圧吸引や真空吸引は可能ですか？

はい。低圧吸引条件および入口圧力-0.04MPa(G)の1機種をラインナップしています。

記載されているデータの最大吐出圧力はいくらですか?

記載されている最高出口圧力は 4.0 MPa(G) です。

コンプレッサーの圧縮段数は何段階までありますか?

基本設計仕様では、最大 2 段階の圧縮が可能です。

見積もりにはどのような情報が必要ですか?

ガス媒体、入口圧力、入口温度、出口圧力、必要なガス流量、および特別な動作要件を入力してください。
