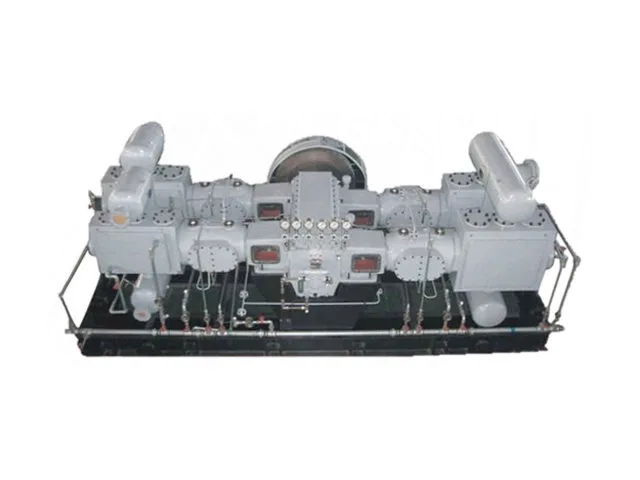

M型ピストンコンプレッサー

M タイプ ピストン コンプレッサーには、1 つの固定圧力または流量条件に限定されるのではなく、大気吸引、低圧ガス吸入、および加圧プロセス ガスの構成が含まれています。必要な吐出圧力、ガス特性、流量要求、プロセス条件に応じて、さまざまなシリンダー配置を選択することもできます。最大圧縮レベルは4段階です。

大量のガスを扱う石油化学プラントや産業用ガスシステムの場合、コンプレッサーの選択は通常、圧力だけではなく、完全な動作負荷によって決まります。したがって、M タイプ シリーズは、各プロジェクトの実際のプロセス要件に基づいて構成されています。

主な技術パラメータ

対称バランス構造

対称バランス配置は、M タイプ ピストン コンプレッサーの特徴の 1 つです。

往復圧縮中、ピストンと接続コンポーネントは慣性力を継続的に生成します。コンプレッサーの容量と駆動力が増加するにつれて、これらの力を制御することは機械の全体的な動作にとってますます重要になります。対称的な配置により、往復コンポーネントの動きのバランスが取れ、工業用の大きな圧縮負荷下でもスムーズな動作がサポートされます。

一体型コンプレッサー本体と組み合わされたこの構造配置は、高出力用途に安定した機械的基盤を提供します。

鍛造鋼製クランクシャフトは連続運転中に発生するトランスミッション負荷に耐えるために使用され、ピストンとクロスヘッド間の半油圧接続は大型コンプレッサー構成で使用されるトランスミッション システムをサポートします。

長期安定稼働を支えるものとは？

一体型コンプレッサー本体

M タイプは一体型ボディ構造を採用し、コンプレッサーアセンブリの剛性を確保し、主要な機械部品の位置合わせをサポートします。

鍛造スチールクランクシャフト

トランスミッションシステムには鍛造スチール製クランクシャフトを採用。この構造は、高出力ガス圧縮に伴う負荷条件に適しています。

制御された動作速度

構成に応じて、M タイプ コンプレッサーは約 300 ～ 490 r/min の速度範囲で動作します。選択された速度は、コンプレッサーのモデルとプロセス負荷に合わせて選択されます。

逆潤滑技術

トランスミッション部には逆潤滑技術を採用し、動作中の可動機械部品の潤滑要件をサポートします。

ピストンとクロスヘッドの接続

ピストンとクロスヘッドの間に使用される半油圧接続技術は、コンプレッサーの頑丈な機械配置の一部を形成します。

これらの構造的特徴により、コンプレッサーが大量のガスや持続的な産業作業負荷を処理する必要がある用途での安定した動作がサポートされます。

潤滑シリンダまたはオイルフリーシリンダ — どの構成がプロセスに適合しますか?

M タイプ ピストン コンプレッサー シリーズには、潤滑シリンダー構成とオイルフリー シリンダー構成の両方が含まれています。適切な選択は、圧縮ガス、プロセス要件、下流の機器、およびガスの清浄度要件によって異なります。

M タイプ圧縮用途のプロセスガス

M タイプ シリーズは、さまざまなプロセス媒体を含む石油化学および工業用ガス圧縮業務を対象としています。適用可能なガスには次のものが含まれます。

水素：水素処理、精製、その他の産業用ガスシステムに使用され、必要な流量と動作圧力によって構成が決まります。

窒素：特定の圧力と容量の要件を満たす必要がある工業用ガス供給、窒素移送、石油化学プロセス システムに適用されます。

石油ガス:石油ガスの圧縮と移送に使用され、ガスの組成と運転条件に基づいて機器が選択されます。

軽質炭化水素ガス:軽質炭化水素を圧縮するために、その物理的特性とプロセス要件に応じて適切な構成を検討できます。

エチレン：圧縮要件は、必要なスループット、圧力比、ガスの特性、およびプロセス条件によって異なります。

プロピレン：コンプレッサーが指定された流量と圧力の要件に適合する必要があるプロピレン処理および関連する石油化学システムで使用されます。

リッチガス:ガス組成とシステムの動作条件に応じて、リッチガス圧縮およびプロセスガス処理に適用されます。

分析ガスおよびその他の特殊ガス:これらの用途では、機器を選択する前に、ガス組成、物理的および化学的特性、材料の適合性、特定の純度または安全性要件を評価する必要があります。

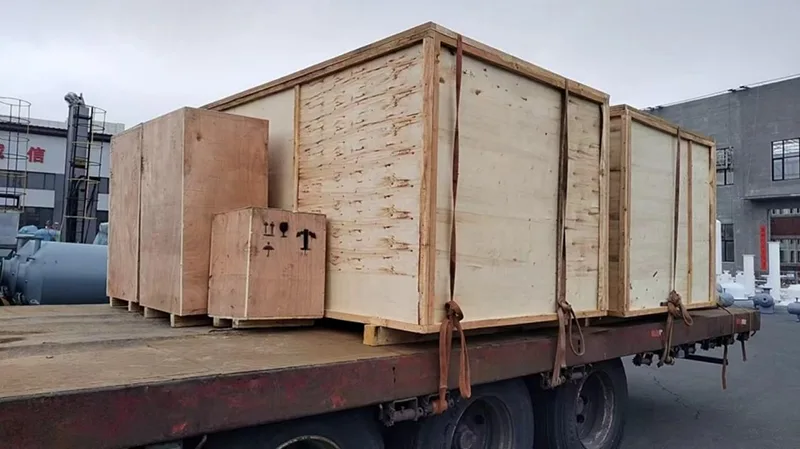

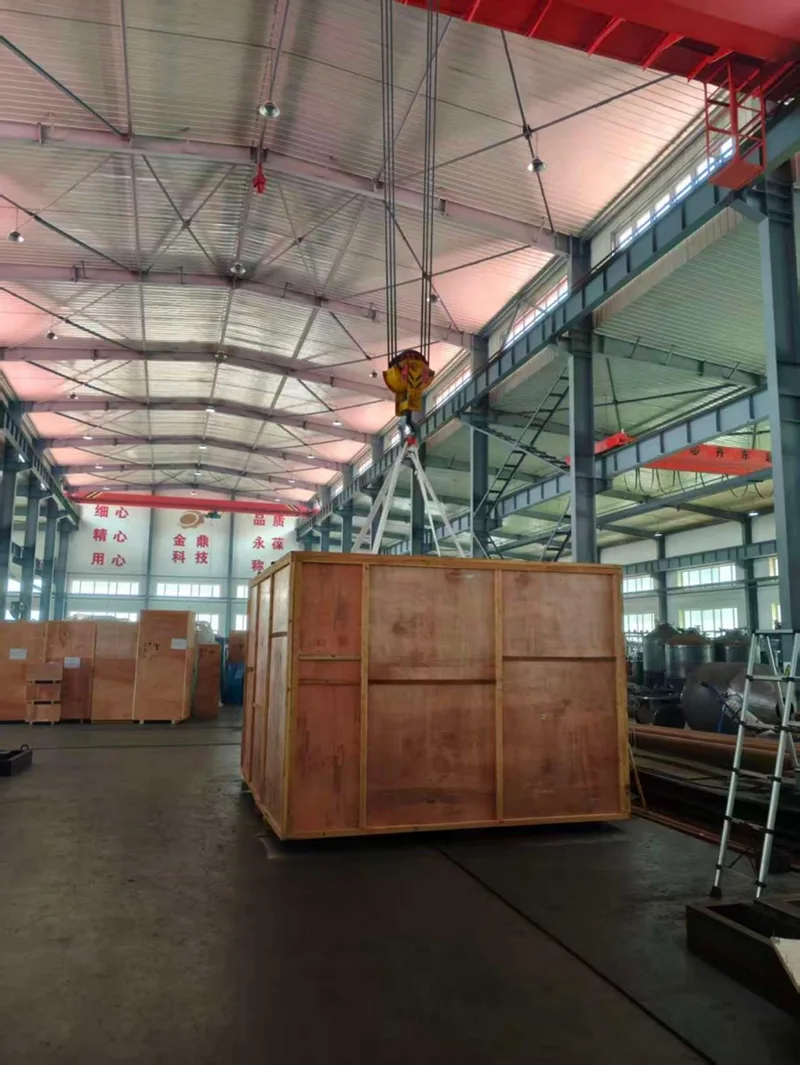

金鼎物流・設備納入サポート

大型の産業用コンプレッサーは、通常の製品よ​​り多くの輸送が必要です。納品前に、機器の寸法、重量、輸送条件、吊り上げの手配、現場へのアクセスなどをすべて考慮する必要がある場合があります。

大型ピストン コンプレッサーまたは完全なガス圧縮システムを購入するお客様の場合、納入計画を機器の構成やプロジェクトの要件に合わせて調整できます。

よくある質問

1. M型ピストンコンプレッサーとは何ですか?

M タイプ ピストン コンプレッサーは、適切な流量と圧力性能を必要とする産業用ガス圧縮用途向けに設計されています。構成に応じて、化学処理、石油化学操作、ガス処理、その他の産業用ガスシステムで使用できます。

2. どのような種類のガスを圧縮できますか?

適用可能なガス媒体は、コンプレッサーの設計、構成部品の材質、シールの配置、および動作条件によって異なります。お客様は、材料の適合性と機器の適合性を確認するために、ガスの組成と関連特性を提供する必要があります。

3. 適切な流量と吐出圧力はどのように選択すればよいですか?

モデルの選択では、必要なガス流量、入口圧力、目標吐出圧力、ガス組成および動作条件を考慮する必要があります。これらのパラメータを提供すると、エンジニアリング チームは適切な構成を評価できるようになります。

4. 圧縮段階は何段階必要ですか?

必要な段数は、圧力比、ガス特性、吐出温度制限、および動作要件によって異なります。プロセスで大幅な圧力上昇が必要な場合は、多段階圧縮を検討することがあります。

5. コンプレッサーはオイルフリーですか?

潤滑要件は特定の構成によって異なります。特にプロセスガスの汚染を制御する必要がある場合、お客様はシリンダーおよびその他の関連コンポーネントがオイルフリー設計を使用しているか潤滑設計を使用しているかを確認する必要があります。

6. どのような冷却システムが使用されていますか?

冷却配置は、選択したモデル、圧縮段階、ガスの特性、および動作条件によって異なります。適切な冷却構成は技術評価時に確認する必要があります。

7. コンプレッサーは特定の用途に合わせてカスタマイズできますか?

機器構成は、ガス組成、流量、入口および出口の圧力、駆動装置、材料、補助システムなどのプロジェクト要件に従って評価できます。最終的なカスタマイズ オプションは、技術的な実現可能性と選択したモデルによって異なります。

8. モデルの選択と見積りにはどのような情報が必要ですか?

ガス媒体、必要な流量、入口圧力、目標吐出圧力、動作温度、デューティサイクル、現場条件、および特別な安全要件または材料要件を提供してください。これらの詳細は、エンジニアリング チームがアプリケーションを評価し、適切な構成を推奨するのに役立ちます。
