GV1 ダイヤフラムコンプレッサー

制御されたガス流量、柔軟な圧力マッチング、コンパクトな電源構成により、GV1 ダイヤフラムコンプレッサーシリーズが定義されます。 Jinding は、比較的低い流量、高い吐出圧力、クリーンなダイヤフラム圧縮を正確な動作要件に適合させる必要がある産業用および特殊なガスシステム向けに GV1 モデルを供給しています。

お問い合わせを送信

製品説明

GV1 ダイヤフラムコンプレッサーは、最大能力ではなく動作条件によって機器の選択が決定されるガス圧縮プロジェクト向けに位置付けられています。そのモデル範囲は、少量のガス処理から特定の高容量用途までの流量要件をカバーし、複数の吸入圧力と吐出圧力の組み合わせを提供します。ダイヤフラムはプロセスガスを油圧駆動セクションから隔離するため、GV1 コンプレッサーは、制御された流量と圧力のマッチングが重要な用途において、高純度、不活性、可燃性、有毒、その他の特殊ガスを処理できます。

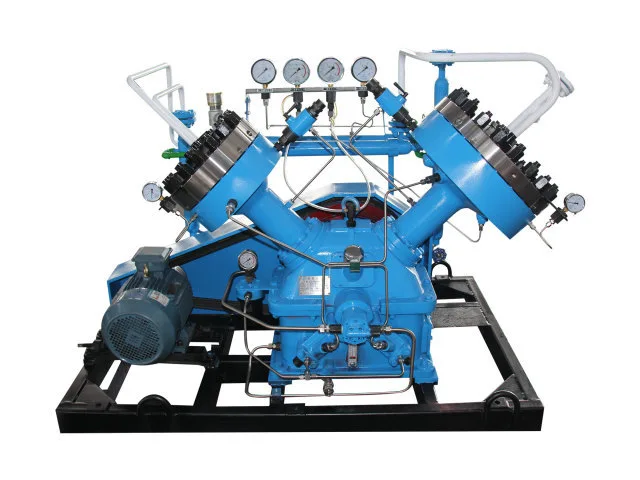

GV1 Diaphragm Compressor

流量容量を動作要件に適合させる

多くの用途では比較的制限されたガス流量が必要ですが、特定の吐出圧力が必要です。これが、GV1 ダイヤフラムコンプレッサーシリーズが実用的な選択範囲を提供するところです。

GV1 モデルは 5 Nm3/h から始まり、多数の流量と圧力の組み合わせをカバーします。このシリーズは、構成に応じて、比較的低いレベルから高圧ガス圧縮までの吐出圧力が必要な用途に対応できます。

このため、GV1 は、主な購入要件が単にコンプレッサーの容量ではなく、以下の正しい関係であるプロジェクトに特に関連します。

ガス流量・吸入圧力・吐出圧力・ガス媒体・所要動力

さまざまな入口圧力条件への適応

GV1 ダイヤフラムコンプレッサーの製品群には、大気圧ガス吸入と加圧ガス源の構成が含まれています。

厳選されたモデルは、極低圧やより高い入口圧力の用途など、さまざまな吸引条件に対応できます。また、吐出圧力範囲により、ガス移送、プロセス圧縮、保管準備、その他の特殊なシステムに柔軟性が提供されます。

これは、購入者にとって、限られた機器範囲にプロセスを強制的に適合させるのではなく、実際のプロセスに基づいてコンプレッサーを選択できることを意味します。

製品モデルと主なパラメータ

モデル	圧縮媒体	体積流量 (Nm3/h)	吸引圧力 (MPa)	排気圧力 (MPa)	スピード (r/分)	全体の寸法 (mm)	重さ (t)	電動モーター
モデル	圧縮媒体	体積流量 (Nm3/h)	吸引圧力 (MPa)	排気圧力 (MPa)	スピード (r/分)	全体の寸法 (mm)	重さ (t)	電力(kW)	電圧(V)
GV1-8/-0.5～1	高純度ガス、不活性ガス、引火性・爆発性ガス、有毒ガス、その他特殊ガス	8	0.05	0.1	400～430	1600×1000×1500	1.0	3	≈380
GV1-10/13		10	1気圧	1.3				3
GV1-10/13-I		10	1気圧	1.3				3
GV1-12/0.1～5		12	0.01	0.5				3
GV1-12/10		12	1気圧	1				3
GV1-24/2～20		24	0.2	2				5.5
GV1-24/1～10		24	0.1	1				3
GV1-45/2～12		45	0.2	1.2				5.5
GV1-55/4～12		55	0.4	1.2				5.5
GV1-70/6～20		70	0.6	2				5.5
GV1-5/2～50		5	0.2	5				3
GV1-5/200		5	1気圧	19.6				3
GV1-5/200-I		5	1気圧	19.6				3
GV1-5/15～250		5	1.5	24.5				5.5
GV1-8/2～100		8	0.2	9.8				3
GV1-8/1～160		8	0.1	15.7				3
GV1-8/8～200		8	0.8	19.6				5.5
GV1-8/2.5～225		8	0.25	220.5				5.5
GV1-9/3～160		9	0.3	15.7				5.5
GV1-10/40		10	1気圧	4				5.5
GV1-10/1～160		10	0.1	15.7				3
GV1-10/7～160		10	0.7	15.7				5.5
GV1-10/4～160		10	0.4	15.7				5.5
GV1-20/1～25		20	0.1	2.5				5.5
GV1-10/13～100		10	1.3	9.8				5.5
GV1-10/13～200		10	1.3	19.6				3
GV1-12/13～160		12	1.3	15.7				3
GV1-13/6～80		13	0.6	8				5.5
GV1-17/4～55		17	0.4	5.5				5.5
GV1-20/3～40		20	0.3	4				5.5
GV1-20/5～45		20	0.5	4.5				5.5
GV1-20/30～160		20	3	15.7				5.5
GV1-30/10～70		30	1	7				5.5
GV1-60/10～40		60	1	4				5.5
GV1-75/19～60		75	1.9	6				7.5
GV1-180/50～55		180	5	5.5				5.5

低流量ガス用途向けに設計

GV1 シリーズは、コンプレッサーのサイズを実際のガス消費量に比例させる必要があるプロジェクトに特に適しています。

購入者は、比較的少ないガス流量要件のために大容量の機械を設置するのではなく、必要な動作点に応じてモデルを選択できます。

これは特に次の場合に関係します。

購入者のタイプ	一般的な要件
特殊ガス会社	有価ガスの小容量圧縮
研究機関	実験システム用の制御されたガス供給
実験装置インテグレーター	コンパクトなコンプレッサーの統合
化学プロセス装置のサプライヤー	特定の圧力と流量のマッチング
産業用ガスシステムビルダー	カスタマイズされた圧縮ポイント
ガスシリンダー充填プロジェクト	保管または充填前の制御された流れ
パイロットプラント	プロセス開発のための柔軟な能力
エンジニアリング請負業者	プロジェクトの仕様に基づいたコンプレッサーの選択
