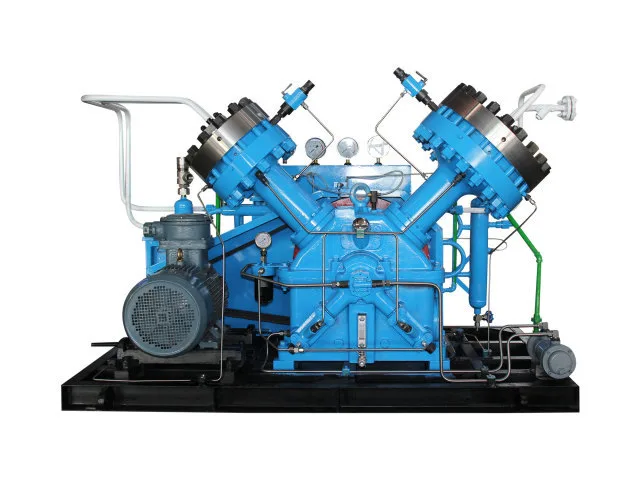

GV2 ダイヤフラムコンプレッサー

GV2 ダイヤフラム コンプレッサーは、レベル 2 圧縮構成を使用して、コンパクトな機器レイアウト内でより幅広い圧力上昇をサポートします。 V 字型の構造配置により、動作中の機械的バランスが改善され、バランスの悪い往復構成と比較して、コンプレッサーがよりスムーズな動きを維持し、振動を低減するのに役立ちます。

この装置は、高純度ガス、不活性ガス、可燃性爆発性ガス、有毒ガス、その他の特殊プロセスガスの取り扱いに適しています。循環水冷却は圧縮中の熱管理をサポートし、380V の電気構成は一般的な産業用電力要件を満たします。

動作原理と軽油分離

GV2 ダイヤフラム コンプレッサーは、柔軟なダイヤフラムを使用してガス圧縮室をオイル駆動機構から分離します。

動作中、モーターはクランクシャフトと接続機構を駆動し、機械的な動きを油圧システムに伝達します。油圧の変化によりダイヤフラムが前後に動き、連続した吸入サイクルと圧縮サイクルが発生します。入口バルブと放出バルブは、チャンバー内のガスの流れを調整します。

ダイヤフラムはプロセスガスと潤滑された駆動機構の間に物理的な障壁を形成し、通常の動作条件下で圧縮ガスと潤滑油が直接接触するのを防ぎます。この設計により、オイル汚染のリスクが最小限に抑えられ、コンプレッサーはガスの純度や封じ込めが重要な用途に適したものになります。最終的な適合性は、ガスの特性、材料の適合性、指定された動作条件によって異なります。

独立したオイルポンプステーション

GV2ダイヤフラムコンプレッサーは、独立した給油システムを採用し、安定した油圧作動をサポートします。

オイル ポンプ ステーションは、制御された作動油をコンプレッサー システムに供給し、ダイヤフラムの動作に必要な圧力条件の維持に役立ちます。潤滑システムは、機械部品とオイルシリンダーに安定した油圧と継続的に冷却された潤滑油を提供するように設計されています。

過剰なオイルは調整されてシステムに戻され、圧縮サイクル全体を通じて制御された動作をサポートします。

オイル システムは圧縮ガス経路とは別に動作し、プロセス媒体と機械駆動コンポーネントの間の隔離を維持します。

主な動作特性

クリーンガスの圧縮

ダイヤフラムはガス室を潤滑された機械システムから分離し、圧縮ガスと潤滑油の直接接触を防ぎます。

確実なシール

密閉されたガスチャンバー構造は、制御された封じ込めが必要なガスを含むプロセス用途に適しています。

スムーズな機械的性能

V字型配置により動作バランスが向上し、コンプレッサーの安定した動作をサポートします。

コンパクトなシステムレイアウト

この構造構成により、圧縮能力と機器の設置面積との間の実用的なバランスが得られます。

制御された油圧操作

独立したオイルポンプステーションがダイヤフラム駆動システムの安定した圧力条件をサポートします。

循環水冷却

冷却システムはガス圧縮中の熱管理を支援し、安定した動作条件をサポートします。

代表的な産業用途

産業用ガスの生産

GV2 ダイヤフラム コンプレッサーは、ガスの純度と制御された圧縮が重要な産業用ガス システムで使用できます。ダイヤフラムで分離された圧縮チャンバーにより、プロセスガスと潤滑油が直接接触するのを防ぎます。

特殊ガスおよび高純度ガスの取り扱い

特殊ガスや高純度ガスの用途では、汚染管理が購入時の重要な考慮事項となることがよくあります。ガス経路が分離されているため、GV2 シリーズはクリーンで制御されたガス圧縮が必要なプロセスに適しています。

化学およびプロセス産業

化学処理操作には、特殊な物理的または化学的特性を持つガスが含まれる場合があります。媒体および動作条件に応じて、圧力、流量、および材料の適合性要件についてコンプレッサーの構成を評価できます。

可燃性および危険ガスの圧縮

可燃性、爆発性、有毒または有害なガスを扱う場合、信頼性の高いシールが特に重要です。密閉されたダイヤフラム圧縮チャンバーは、制御されたガス封じ込めが必要な用途に適切なソリューションを提供します。

エネルギーおよびガス回収システム

GV2 シリーズは、エネルギー関連アプリケーションやガス回収システムにおけるガス圧縮プロセスもサポートできます。入口圧力、出口圧力、必要な流量に応じて、さまざまな動作条件に適合させることができます。

研究および先端産業プロセス

研究所、研究施設、および高度な産業プロジェクトでは、希少ガス、貴重ガス、または特殊ガス用の圧縮装置が必要になる場合があります。ダイヤフラム コンプレッサーのクリーンな圧縮原理により、GV2 シリーズはガス品質を維持する必要がある用途に適したオプションとなります。

よくある質問

1. GV2 ダイヤフラム コンプレッサーはどのようなガスを圧縮できますか?

GV2 シリーズは、高純度ガス、不活性ガス、可燃性爆発性ガス、有毒ガス、その他の特殊ガス用に構成できます。最終的な構成は、特定の媒体の物理的および化学的特性によって異なります。

2. 圧縮ガスは潤滑油と接触しますか?

圧縮ガスと潤滑された圧縮機構の間には直接接触は発生しません。ダイヤフラムはガス室をオイル駆動システムから分離します。

3. GV2シリーズはなぜV字構造を採用しているのですか？

V字型配置により往復動作時のメカニカルバランスを向上させ、よりスムーズで安定した装置性能をサポートします。

4. 2 段階圧縮とは何を意味しますか?

コンプレッサーは、圧力増加全体を 1 段階で完了するのではなく、2 つの圧縮段階を通じてガス圧力を増加させます。これにより、適切な動作条件に合わせて、より制御された圧縮プロセスが提供されます。

5. 注文する前にどのような情報が必要ですか?

吸気圧力、吸気温度、必要な排気圧力、体積流量、圧縮媒体、および特別な動作要件を入力してください。特殊なガスの場合は、組成および物理的および化学的特性のデータも提供する必要があります。

6. GV2 ダイヤフラム コンプレッサーはカスタマイズできますか?

はい。コンプレッサーの選択は、実際のガス媒体、圧力範囲、流量要件、プロセス条件に合わせることができます。用途に応じて材料の選択や関連するシステム構成も評価できます。
