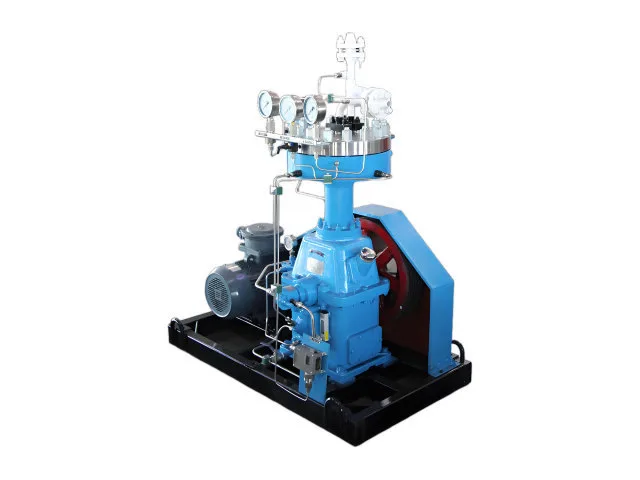

GZ1 ダイヤフラムコンプレッサー

ダイヤフラムは、GZ1 ダイヤフラム コンプレッサー内の油圧および潤滑システムから圧縮室を分離します。ガスは、ガス室内で直接動作するピストンではなく、ダイヤフラムの動きによって圧縮されるため、オイルがガス経路に入らないようになります。単段コンプレッサーとして、GZ1 は低流量高圧サービスから中程度の圧力比の大流量アプリケーションまでの範囲の構成で利用できます。選択は、ガス流量、吸入圧力、排気圧力、温度、ガス特性の実際の組み合わせに基づいて行われます。

製品モデルと主なパラメータ

GZ1 はどのようなガス圧縮問題を解決できますか?

油と圧縮ガスの接触を防ぐ

高純度ガス システムの場合、単に必要な吐出圧力に達することよりも、ガスの清浄度を維持することがより重要な場合があります。 GZ1 はダイヤフラムを使用してガス室を油圧および潤滑セクションから分離します。したがって、圧縮ガスはオイル潤滑の圧縮チャンバーを通過せず、ダイヤフラムのガス側に残ります。

この構成は、オイルのキャリーオーバーがガスの品質、下流の装置、またはプロセス自体に影響を与える可能性がある場合に役立ちます。

比較的低いガス流量で高圧

一部のガス システムでは、大きなガス スループットを必要とせずに、大幅な圧力増加が必要になります。 GZ1 構成は、GZ1-3/10–160、GZ1-5/13–200、GZ1-20/10–500 などのモデルを含め、このタイプの任務をカバーします。

たとえば、GZ1-20/10-500 は、吸入圧力 1 MPa、排気圧力 49 MPa で 20 Nm3/h と仕様化されています。モデルの選択は、実際のガスの特性と動作条件に依存します。

さまざまな上流圧力条件に適合

GZ1シリーズは大気圧吸引に限定されません。利用可能なモデルには、1.0、1.3、3.0、5.0、13.0、14.0 MPa の構成を含め、低圧条件から大幅に加圧されたガス源までの入口圧力が含まれます。

これにより、エンジニアはコンプレッサーを既存のガス供給、貯蔵容器、またはプロセスラインと統合する際に、より多くの選択肢を得ることができます。

特殊ガスおよび危険ガスの取り扱い

高純度ガス、不活性ガス、可燃性および爆発性ガス、有毒ガス、その他の特殊ガスには、適切なシール、材料、および操作制御が必要です。ダイヤフラム圧縮原理により、密閉されたガス室が形成され、潤滑システムからガスが分離されます。

特殊な媒体の場合、コンプレッサーの構成を確認する前に、ガスの組成と物理的および化学的特性を検討する必要があります。材料の適合性と動作条件は選択プロセスの一部です。

実際のプロセスに合わせたコンプレッサーの選択

流量だけではコンプレッサーの機種を正確に選定することはできません。同じガス流量の 2 つのシステムでも、吸入圧力、吐出圧力、ガス組成、または動作温度が異なる場合、まったく異なるコンプレッサー構成が必要になる場合があります。

Jinding は完全な動作データを評価し、必要なガス流量と圧力条件に基づいて適切な GZ1 構成を推奨します。

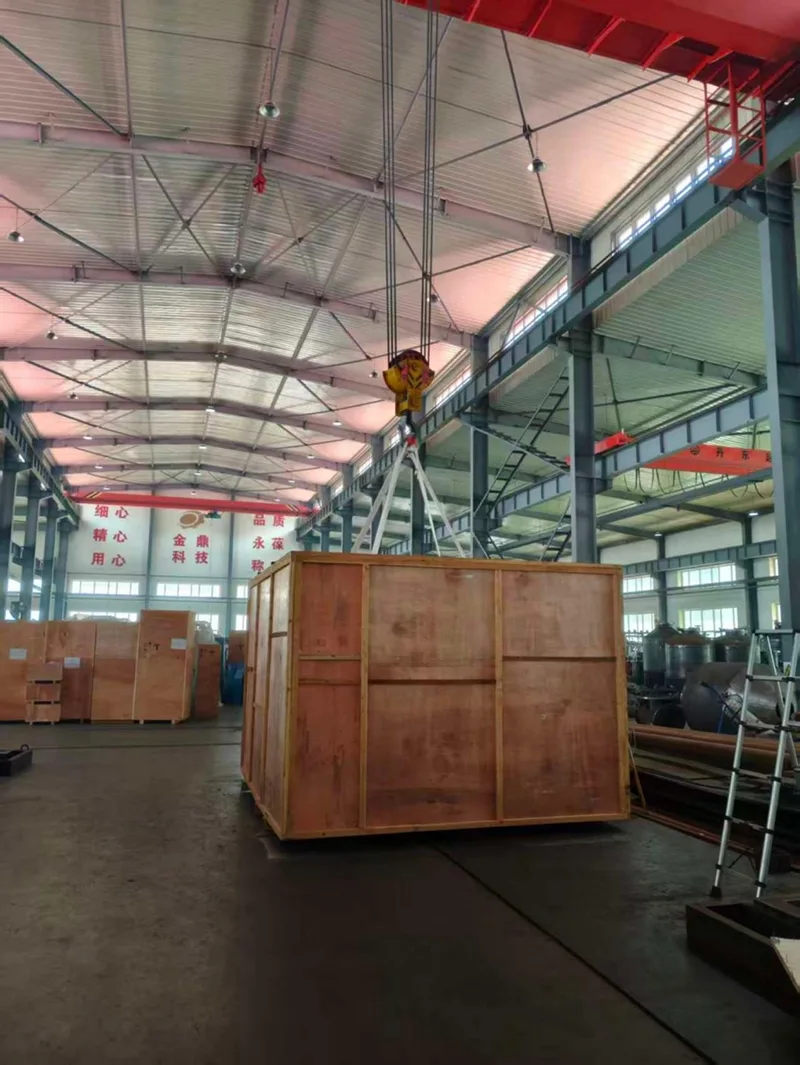

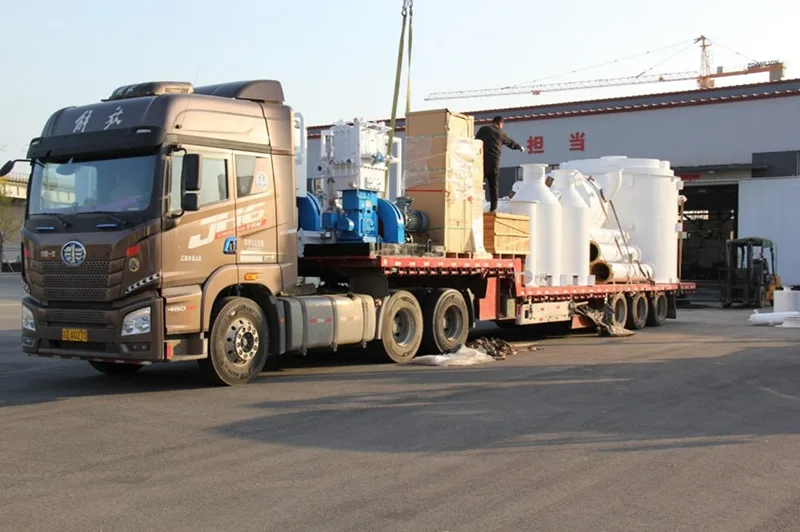

梱包、積み込み、配送

Jinding は、機器の構成と輸送要件に応じて、ダイヤフラム コンプレッサーの準備と配送を処理します。出荷前に、コンプレッサーは積み込みの準備が整い、機器の配置が出荷要件に照らしてチェックされます。

大型の産業用コンプレッサーユニットの場合、積み込みと輸送には適切な吊り上げ配置と輸送中の安全な位置決めが必要です。配送プロセスは、機器の寸法、目的地、顧客の要件に応じて調整できます。

よくある質問

1. GZ1 ダイヤフラム コンプレッサーはどのようなガスを圧縮できますか?

GZ1 構成は、高純度ガス、不活性ガス、可燃性爆発性ガス、有毒ガス、その他の特殊ガスに使用できます。材料とコンプレッサー構成を選択する前に、実際のガス組成を確認する必要があります。

2. GZ1シリーズの最大排気圧力はどれくらいですか?

付属機種のうちGZ1-20/10-500は排気圧力49MPaに達します。他のモデルも異なる圧力範囲をカバーしていますので、必要な流量と入口条件に応じて適切なモデルを選択する必要があります。

3. GZ1 は油を汚染せずに高純度ガスを圧縮できますか?

ダイヤフラムはガス室を油圧セクションや潤滑セクションから分離しているため、通常は圧縮ガスが潤滑油と直接接触することはありません。これにより、この構成は多くの高純度ガス用途に適したものになります。

4. GZ1は可燃性ガスや有毒ガスにも使用できますか?

はい、GZ1 シリーズは、選択された可燃性、爆発性、有毒ガスの用途向けに構成できます。ガスの特性は大きく異なるため、選択する前にガスの組成、動作圧力、温度、および関連する物理的および化学的データを提供する必要があります。

5. 正しい GZ1 モデルを選択するにはどうすればよいですか?

必要な流量、吸入圧力、排気圧力から始めます。ガス組成、入口温度、動作要件も重要です。その後、Jinding はこれらの条件を利用可能な GZ1 構成と一致させることができます。

6. GZ1 の見積もりを依頼する場合、どのような情報を提供する必要がありますか?

入口圧力と温度、必要な排気圧力、体積流量、圧縮媒体、および動作要件を入力してください。特殊なガスの場合は、コンプレッサーの構成を適切に評価できるように、ガスの組成と関連する物理的および化学的特性を提供します。
