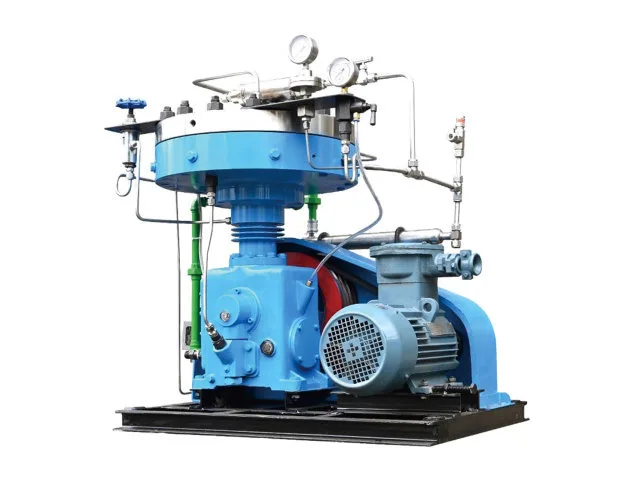

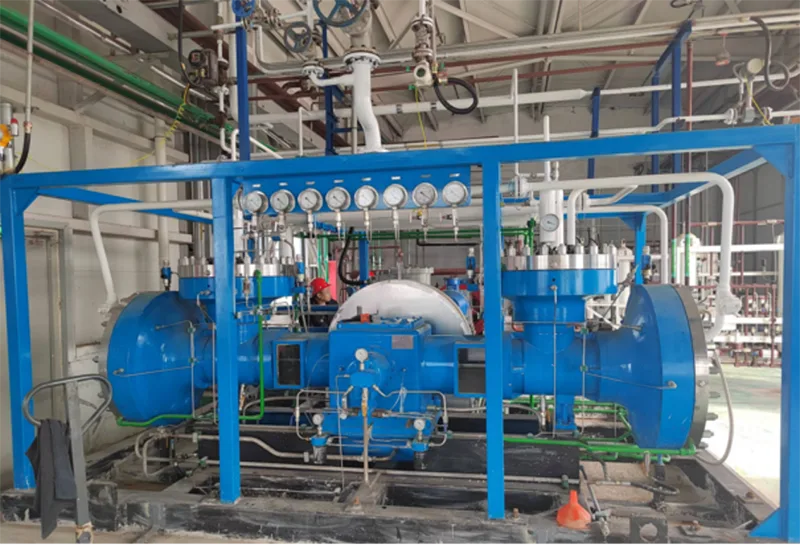

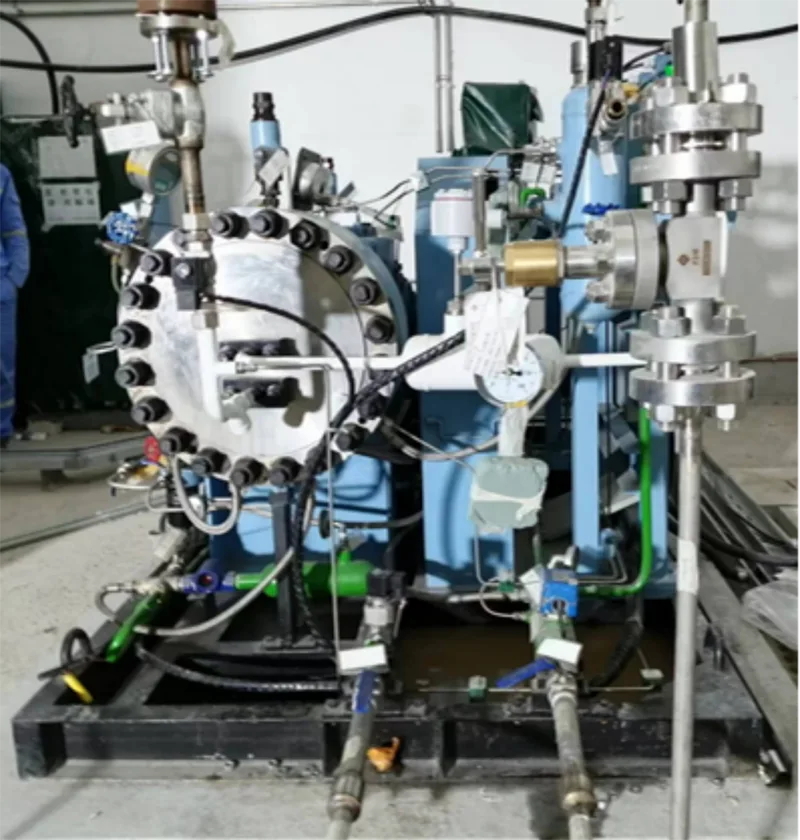

Z ダイヤフラム コンプレッサーは、柔軟なダイヤフラムを使用してガス室をコンプレッサーの油圧セクションと機械セクションから分離します。動作中、ダイアフラムは作動油とともに動き、ガス室の容積を変化させ、吸入と圧縮のサイクルを完了させます。圧縮ガスは潤滑油から分離されたままであるため、ガス経路はガス純度、制御されたシール、または特殊ガスの適合性が重要な用途に適しています。 Z 字型の配置と 1 段構成により、これらの圧縮作業に実用的な機器プラットフォームが提供されます。
ダイヤフラム圧縮の場合、ガス純度はガス室を潤滑システムから分離した状態に保つことに大きく依存します。ダイヤフラムは圧縮ガスと作動油の間に作動障壁を形成するため、通常の動作中に潤滑油がガス室に入ることはありません。
この配置により、Z ダイヤフラム コンプレッサーは、オイルのキャリーオーバーや潤滑媒体との接触が下流の機器、製品の品質、またはプロセス条件に影響を与える可能性があるガスに適しています。これは、高純度および特殊ガス システムに特に関連します。
密閉されたガスチャンバーと隔膜分離により、慎重な取り扱いが必要なガスの制御された圧縮経路が提供されます。 Z シリーズ構成は、必要な材料と動作条件の検証を条件として、不活性ガスだけでなく、選択された可燃性ガス、爆発性ガス、有毒ガス、その他の特殊ガスにも使用できます。
Z ダイヤフラム コンプレッサーは、循環水冷却を使用してガス圧縮中の動作温度を制御します。冷却要件はガス、圧力比、流量、動作条件によって異なるため、最終的な冷却構成は選択したモデルとプロセス負荷に適合させる必要があります。
利用可能なモデルは、構成に応じて約 400 ～ 420 r/min で動作します。現在の Z シリーズ範囲では、定格電力の範囲は、コンパクトな低流量ユニットの 3 kW から高流量モデルの 30 kW までです。
|
モデル |
入口圧力 |
出口圧力 |
公称体積流量 |
力 |
スピード |
全体の寸法 |
|
GZ-65/4 |
大気圧 |
0.4 |
65 |
15 |
410 |
2180X1250X2050 |
|
GZ-60/2.5 |
大気圧 |
0.25 |
60 |
15 |
410 |
2200X1300X2100 |
|
GZ-145/14.7-17 |
1.47 |
17 |
145 |
18.5 |
400 |
2400X2400X1560 |
|
GZ-60/0.5-5 |
0.05 |
5 |
60 |
11 |
420 |
2500X1700X1600 |
|
GZ-200/3-5 |
0.3 |
0.5 |
200 |
30 |
420 |
3160X1700X1700 |
|
GZ-200/1.5-3.5 |
0.15 |
0.35 |
200 |
22 |
400 |
2120X1270X2000 |
|
GZ-15/6 |
大気圧 |
0.6 |
15 |
7.5 |
420 |
2100X2000X1500 |
|
GZ-10/6 |
大気圧 |
0.6 |
10 |
7.5 |
420 |
2100X2000X1500 |
|
GZ-155/68.66-80.97 |
6.866 |
8.097 |
155 |
18.5 |
420 |
3000X2200X1600 |
|
GZ-30/2-12 |
0.2 |
1.2 |
30 |
5.5 |
400 |
1800X1030X1530 |
|
GZ-5/19.5-100 |
1.95 |
10 |
5 |
7.5 |
420 |
2100X2000X1600 |
|
GZ-50/1.5-10 |
0.15 |
1.0 |
50 |
11 |
400 |
1850X1500X1500 |
|
GZ-60/8-25 |
0.8 |
2.5 |
60 |
11 |
400 |
2000X1500X1650 |
|
GZ-100/14-35 |
1.4 |
3.5 |
100 |
11 |
400 |
1650X1300X1550 |
|
GZ-10/35-120 |
3.5 |
12.0 |
10 |
3.0 |
410 |
1330X1000X1370 |
|
GZ-1.1/21-270 |
2.1 |
27 |
1.1 |
3 |
410 |
1000X620X850 |
|
GZ-11/6-20 |
0.6 |
2.0 |
11 |
7.5 |
410 |
1600X1000X1500 |
|
GZ-8/4-10 |
0.4 |
1.0 |
8 |
2.2 |
400 |
1100X650X900 |
|
GZ-5/11 |
大気圧 |
1.1 |
5 |
3.0 |
410 |
1600X1000X1500 |
Z ダイヤフラム コンプレッサーは、次のようなさまざまなガス圧縮負荷に合わせて構成できます。
· 高純度ガス供給システム
· 特殊ガスおよび希ガスの取り扱い
· 化学および石油化学プロセス
· 水素およびその他のエネルギー関連ガスシステム
· 実験室および試験ガス機器
· ガス充填および回収システム
· 不活性ガス圧縮
· 選択された可燃性または爆発性ガスの用途
· 有毒ガスまたはその他の危険ガスの取り扱い
· 高圧ガス処理システム
実際のコンプレッサーの構成は、ガスの特性、圧力条件、必要な流量、および現場の動作要件によって異なります。
|
アイテム |
Zダイヤフラムコンプレッサー |
|
構造形式 |
Z型 |
|
圧縮レベル |
レベル1 |
|
冷却方法 |
循環水冷却 |
|
動作電圧 |
380V |
|
圧縮メディア |
高純度ガス、不活性ガス、引火性爆発性ガス、有毒ガス、特殊ガス |
|
圧力表示 |
入口圧力と出口圧力 |
|
ガス圧縮方式 |
ダイヤフラムの圧縮 |
|
ガス/オイルの分離 |
ダイヤフラム絶縁 |
Z シリーズは、高純度、不活性、可燃性、爆発性、有毒、その他の特殊ガス用に構成できます。コンプレッサーを選択する前に、ガスの組成と動作条件を検討する必要があります。
いいえ、ダイヤフラムはガス室を油圧セクションと潤滑セクションから分離し、圧縮ガスと潤滑油が通常のように直接接触するのを防ぎます。
付属機種のうち、GZ-1.1/21-270は出口圧力27MPa(G)です。適用可能な圧力は、選択したモデル、入口条件、必要な流量によって異なります。
はい。ダイヤフラムで隔離されたガス チャンバーにより、圧縮ガスが潤滑システムから分離されているため、コンプレッサーは多くの高純度ガス用途に適しています。
Jinding では、入口圧力と温度、出口圧力、必要な流量、ガス組成、動作要件、および特殊ガスの場合は関連する物理的および化学的特性データが必要です。
ガス種、入口圧力、出口圧力、流量、使用条件の組み合わせに応じて機種を選定してください。 Jinding は、完全なプロセス データを確認した後、適切な構成を推奨します。
