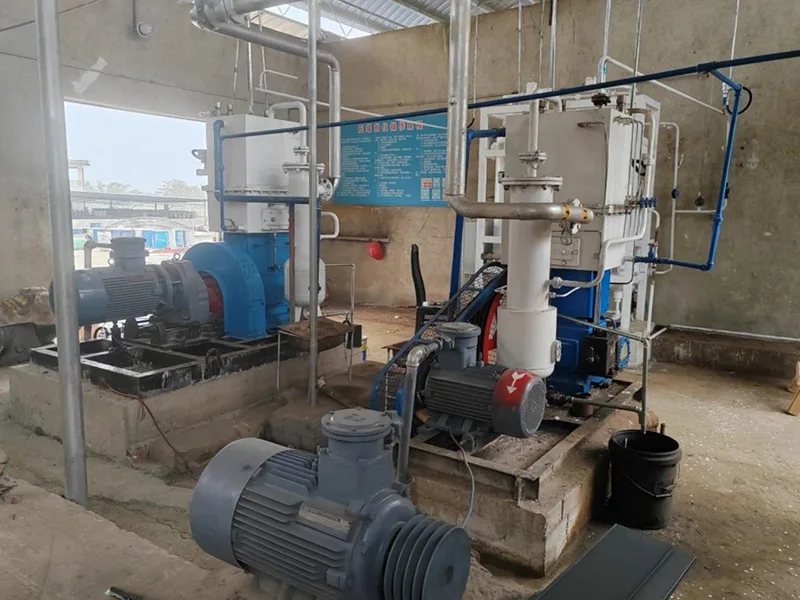

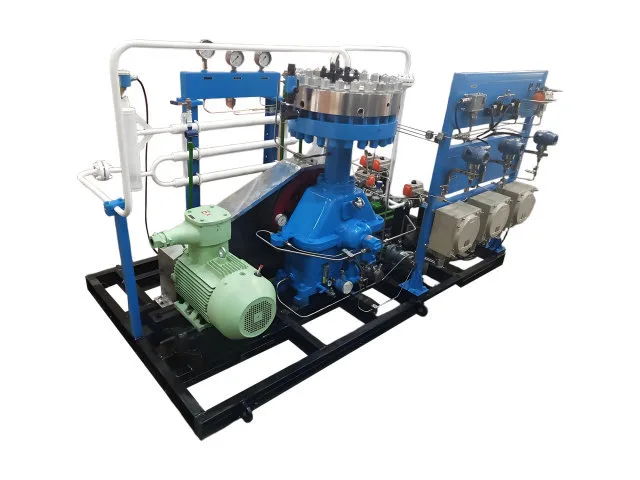

GZ2 ダイヤフラムコンプレッサー

特殊ガス用途でのガス圧縮には、適切以上の圧力比が必要です。圧縮チャンバーは清浄な状態に保たれ、ガス経路は適切に密閉され、油圧システムはダイアフラムの動作に必要な条件を維持する必要があります。 GZ2 ダイヤフラム コンプレッサーは、モーターがクランクシャフトとコネクティング ロッドを駆動し、ピストンが作動油に作用し、作動油が往復運動によってダイヤフラムを駆動する Z 字型のレベル 1 構成を使用します。吸気バルブと排気バルブは各圧縮サイクルでのガスの流れを制御し、補償オイル システムはシリンダー内の必要なオイル量を維持します。

GZ2 が安定したダイヤフラム圧縮を維持する仕組み

モーターはプーリーを介してクランクシャフトに動力を伝達します。クランクシャフトとコネクティングロッドは、回転運動をオイルシリンダー内のピストンの往復運動に変換します。

ピストンの動きにより、ダイヤフラム後方の油圧が変化します。この圧力変化に応じてダイヤフラムがシリンダーヘッド内を往復運動します。吸引ストローク中に、ガス室が膨張し、吸気バルブを通じて媒体を吸い込みます。圧縮行程中、チャンバーの容積は減少し、ガスは排気バルブを通って出る前に圧縮されます。

ガス自体は、作動油とは反対側のダイヤフラムに残ります。この配置により、圧縮ガス経路に潤滑油を直接入れることなく、機械駆動および潤滑システムを動作させることができます。

連続運転時のオイル補正

通常のピストン運動中に、ピストンリング、シリンダ壁、リング溝の周囲の隙間から少量の作動油が失われる可能性があります。この損失が補償されない場合、ダイヤフラムの適切な動作に必要な油圧条件が徐々に変化する可能性があります。

GZ2 ダイヤフラム コンプレッサーは、ダイヤフラム吸入プロセス中にオイルを補充するために補償オイル ポンプを使用します。ポンプは、予想される漏れ量よりわずかに多くのオイルを供給します。余分なオイルは圧力調整バルブを介してクランクケースに戻され、圧縮行程の終わりの油圧が制御されます。

このオイル補償機構は、コンプレッサーの連続稼働中に安定したダイヤフラム動作に必要な作動油の量と圧力を維持するのに役立ちます。

ガス純度とシール性

ダイヤフラムによりシリンダーとオイルシリンダーが完全に分離されます。したがって、圧縮媒体は潤滑油と直接接触せず、ガス流中の油汚染のリスクが軽減されます。

圧縮室はシリンダーヘッド表面とダイアフラムによって密閉された空洞として形成されます。吸気バルブと排気バルブの配置と合わせて、制御されたガス経路と優れたシール性能を実現します。

これらの特性は、高純度、希少価値のある、腐食性、有毒、可燃性、爆発性のガスなど、純度、封じ込め、または適合性を注意深く制御する必要があるガスに特に役立ちます。

技術構成

ガスサービスと業界適合性

GZ2 ダイアフラム コンプレッサーは、圧縮プロセスでクリーンなガス経路と制御された封じ込めを維持する必要があるガス システムに適合します。ダイヤフラムは圧縮媒体を作動油から分離するため、コンプレッサーは高純度の特殊ガスや特定の危険媒体や腐食性媒体を含む用途に適しています。

一般的なサービス分野には、高純度ガス供給、特殊ガス処理、希ガスおよび有価ガスの取り扱い、化学および石油化学生産、実験用ガスシステム、ガス試験装置、高圧ガスプロセスが含まれます。可燃性、爆発性、有毒または腐食性ガスの場合は、実際のガス組成および動作条件に照らして最終構成を確認する必要があります。

GZ2選定に必要な情報

金鼎社に GZ2 ダイヤフラム コンプレッサーをリクエストする場合は、次の動作情報を提供してください。

吸気圧力と吸気温度

必要排気圧力

必要な体積流量

圧縮媒体

動作要件と設置要件

特殊媒体のガス組成と物理化学的性質

腐食性、有毒性、可燃性、爆発性、またはその他の異常な特性を持つガスの場合、材料の適合性と適切なコンプレッサー構成を評価するために完全な媒体情報が重要です。

よくある質問

1. GZ2 はどのようにして潤滑油を圧縮ガスから遠ざけるのですか?

ダイヤフラムは、ガス室とオイルシリンダーの間に完全な障壁を形成します。ガスは圧縮室内に残り、作動油や潤滑油に直接接触しません。

2. なぜGZ2は補償オイルポンプを使用しているのですか？

通常のピストン動作中に、オイルシリンダーから少量のオイルが失われる可能性があります。補償オイルポンプはこの損失を補充し、予想される漏れよりわずかに多くのオイルを供給します。余分なオイルは圧力調整弁を通って戻されます。

3. GZ2 は高純度ガスに適していますか?

はい。ダイヤフラムは圧縮ガスを潤滑システムから分離し、潤滑油がガス経路に入るのを防ぎます。このため、GZ2 は多くの高純度および特殊ガス用途に適しています。

4. GZ2 で圧縮できるガスは何ですか?

指定媒体には、高純度ガス、不活性ガス、可燃性爆発性ガス、有毒ガス、その他の特殊ガスが含まれます。希少・貴重なガスや腐食性・高圧のガスについても、その特性を確認した上でご検討いただけます。

5. GZ2 は 1 段階圧縮を使用しますか?

はい。 GZ2 は、Z 字型の構造配置によるレベル 1 のシングルステージ構成を採用しています。

6. GZ2 ダイヤフラム コンプレッサーを注文する前にどのような情報が必要ですか?

Jinding では、入口圧力と温度、排気圧力、必要な流量、ガス組成、および動作要件が必要です。特殊なガスの場合は、コンプレッサーの構成を適切に評価できるように、物理的および化学的特性データも提供する必要があります。
