GZ3 ダイヤフラムコンプレッサー

産業用ガス圧縮プロジェクト用のダイヤフラムコンプレッサーメーカーをお探しですか? Jinding は、中圧ガスの昇圧から高圧サービスまで、高純度および特殊ガス向けの GZ3 ダイヤフラムコンプレッサー構成を提供しています。カスタムダイヤフラムコンプレッサーの要件、機器の選択、または価格の見積もりについては、お客様は必要なガス流量、入口圧力、出口圧力、およびガス特性を提供して構成を検討することができます。

お問い合わせを送信

製品説明

ガスコンプレッサーはプロセスの両側の条件に適合する必要があります。 GZ3 ダイアフラムコンプレッサーは、入口圧力、出口圧力、ガススループットのさまざまな組み合わせを提供するため、単一の標準負荷に基づいてではなく、実際のプロセスに基づいて機器を選択できます。この製品群には、比較的少量のガスや大流量構成に対応するコンパクトなユニットが含まれており、いくつかのモデルは大幅な圧力増加を目的としています。これにより、GZ3 シリーズは、ガスの純度や制御された圧縮が重要となるガスの昇圧、加圧、移送業務に適用できるようになります。

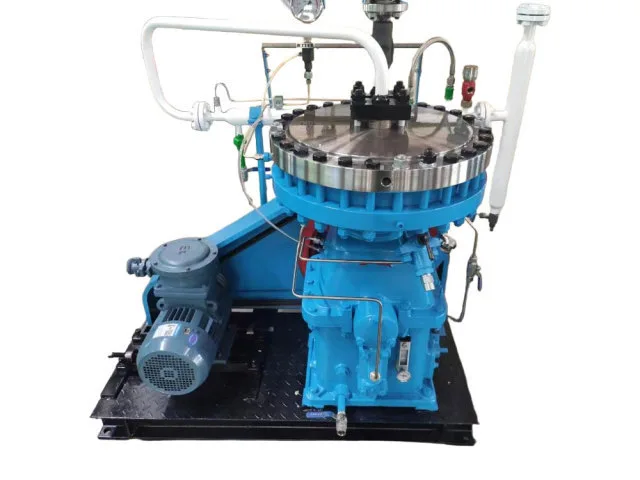

GZ3 Diaphragm Compressor

製品モデルと主なパラメータ

モデル	圧縮媒体	体積流量 (Nm3/h)	吸引圧力 (MPa)	排気圧力 (MPa)	スピード (r/分)	全体の寸法 (mm)	重さ (t)	電動モーター
モデル	圧縮媒体	体積流量 (Nm3/h)	吸引圧力 (MPa)	排気圧力 (MPa)	スピード (r/分)	全体の寸法 (mm)	重さ (t)	電力(kW)	電圧(V)
GZ3-20/13	高純度ガス、不活性ガス、引火性・爆発性ガス、有毒ガス、その他特殊ガス	20	1気圧	1.3	400～430	1650×1050×1650	1.9	7.5	≈380
GZ3-20/16		20	1気圧	1.6				11
GZ3-25/7		25	1気圧	0.7				7.5
GZ3-30/12		30	1気圧	1.2				11
GZ3-40/10		40	1気圧	1				11
GZ3-45/0.5-10		45	0.05	1				15
GZ3-85/2-15		85	0.2	1.5				15
GZ3-110/7-13		110	0.7	1.3				11
GZ3-140/4-16		140	0.4	1.6				15
GZ3-240/8-10		240	0.8	1				11
GZ3-12/36-410		12	3.6	40.2				11
GZ3-20/13-200		20	1.3	19.6				7.5
GZ3-25/2-30		25	0.2	3				11
GZ3-30/12-160		30	1.2	15.7				11
GZ3-40/6-70		40	0.6	7				15
GZ3-40/70-450		40	7	44.1				18.5
GZ3-50/4.5-40		50	0.45	4				18.5
GZ3-50/16-150		50	1.6	14.7				15
GZ3-70/10-70		70	1	7				15
GZ3-90/100-340		90	9.8	33.3				22
GZ3-60～90/7～10-60		60～90	0.7～1.0	6				15
GZ3-120/70-200		120	7.0	19.6				22
GZ3-150/6-20		150	0.6	2				11
GZ3-180/12-40		180	1.2	4				18.5

適切な圧力と流量範囲の選択

GZ3 ダイヤフラムコンプレッサーを選択するには、モデルを必要なガス流量と入口圧力と吐出圧力の両方に適合させる必要があります。モデル番号だけでは、構成が特定のプロセスに適しているかどうかを判断するのに十分な情報は得られません。

大気圧に近い吸入圧力のアプリケーションの場合、GZ3-20/13、GZ3-25/7、GZ3-30/12、GZ3-40/10 などのモデルは、比較的低い吐出圧力でのさまざまなガス流量要件に対応します。

入口ガスがすでに加圧されている場合、必要な圧縮比は変化します。例えば、GZ3-45/0.5-10は入口圧力0.05MPa、吐出圧力1.0MPaで動作しますが、GZ3-50/16-150は入口圧力1.6MPa、吐出圧力14.7MPaに対応します。

高圧用途の場合、入口はすでに数 MPa になっている場合があります。 GZ3-40/70-450は吸入圧力7.0MPa、排気圧力44.1MPaの仕様です。 GZ3-90/100-340 は入口 9.8 MPa から吐出 33.3 MPa まで作動します。

これらの例は、流量を単独で考慮すべきではない理由を示しています。適切な構成を特定するには、入口圧力、目標吐出圧力、必要なガス容量を合わせて評価する必要があります。

ご注文前にご確認いただくプロセスデータ

GZ3 ダイヤフラムコンプレッサーを指定する前に、実際の動作条件とプロセス要件を指定してください。この情報は、次のような適切なモデルと構成を決定するのに役立ちます。

選択項目	必要な情報
ガスの流れ	必要な体積流量 (Nm3/h)
入口状態	吸引圧力と吸引温度
コンセントの要件	必要排気圧力
ガスの識別	ガス名と成分
ガスの性質	物理的および化学的特性
運営義務	連続的、断続的、またはその他の動作要件
純度	必要なガス純度または汚染限界
特別な条件	腐食性、有毒性、可燃性、爆発性、またはその他の特殊な特性
